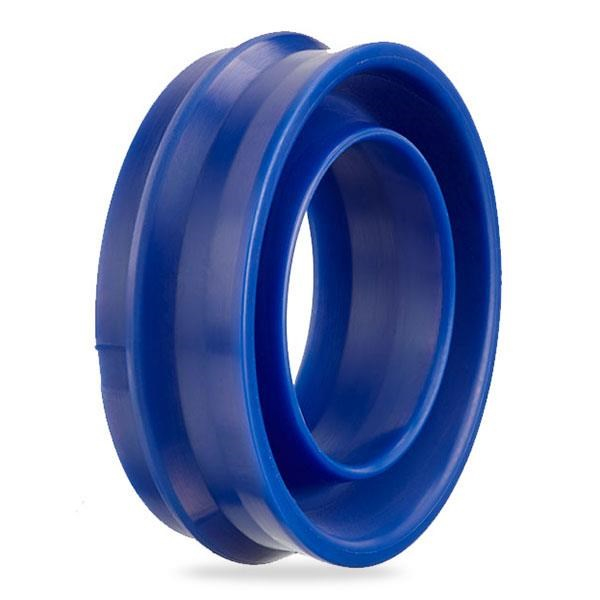

A852-045 PU, 45x55x10,4 mm ölçülü ALP pnömatik toz-boğaz keçesi ürünüdür; malzemesi 92 PU.
A852-045 PU ne işe yarar?
Pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılan bu pnömatik toz-boğaz keçesi, havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
45x55x10,4 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 45 mm, kanal dibi çapı ØD = 55 mm, kanal genişliği B = 8,6 mm, yükseklik 13 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A852-045 PU hangi şartlarda çalışır?
45x55x10,4 ölçüsündeki bu keçede tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
92 PU ne demek?
Malzeme tabloda 92 PU olarak verilmiştir. 92 değeri malzemenin Shore A sertliğidir. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.
A852-045 PU için yüzey kalitesi nasıl olmalı?
A852-045 PU için dinamik yüzey, 45 mm mil (piston kolu) yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+80 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (16 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
