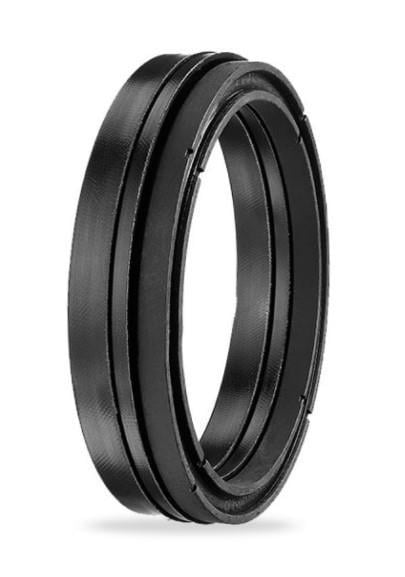

45x30x11 mm ölçüsündeki A121-045, A121 profilli Bezli NBR/POM piston packing seti olarak hidrolik silindirlerde kullanılır.
Piston packing seti ne için kullanılır?
Hidrolik silindirlerin pistonunda kullanılan bu piston packing seti, pistonun iki tarafı arasındaki sızıntıyı önler. V şeklindeki manşetlerden oluşan 3 elemanlı settir: 1 POM ön manşet, 1 bezli NBR orta manşet ve 1 bezli NBR arka manşet. Piston uygulamaları için önerilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
Sık sorulan sorular
45x30x11 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 45 mm, piston kanal dibi çapı Ød = 30 mm, kanal genişliği B = 11,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Piston packing seti kaç bar basınca dayanır?
A121 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
A121-045 için keçenin kaydığı yüzey 45 mm gömlek iç çapıdır. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
A121-045 montajında nelere dikkat edilir?
Set parçaları teknik çizimdeki sıraya göre kanala yerleştirilir; destek ringleri basınç tarafının arkasına gelmelidir. Manşetler aşırı sıkıştırılmamalı, kanal yüksekliği üretici önerisine göre ayarlanmalıdır. Kanal genişliği tabloya göre B = 11,5 mm’dir. Parçalı tip kanala montaj önerilir.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
- Parçalı tip kanala montaj önerilir.
