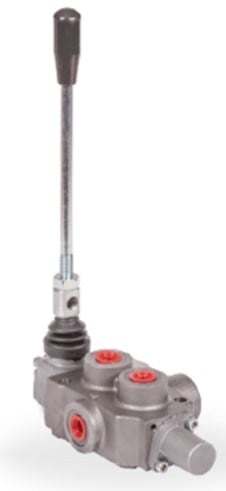

45l-3/8'' Tekli Mono Blok Kumanda Kolu (ORV-M45-1P)

Orval M45-1P, 45 lt/dk debiye uygun, tek kollu Orval monoblok yön kontrol valfidir. Basınç girişi G 3/8, iş portları G 3/8 dişlidir.

Teknik özellikler

Değerler Orval ürün kataloğundan (ORV-M45, s. 21-22) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.

Nerelerde kullanılır?

Tarım makineleri, kepçe, damper ve küçük iş makinelerinde hidrolik silindir ve motorların elle kumandasında kullanılır. Monoblok (tek gövde) yapısı kompakt ve dayanıklıdır; 1 ile 6 kol arasında üretilir.

Sık sorulan sorular

Orval M45-1P hangi pompayla kullanılır?

Katalogdaki nominal debi 45 lt/dk'dır. Pompa debisi bu değeri aşarsa valfte basınç kaybı ve ısınma artar; daha yüksek debi için bir üst seri seçilmelidir.

Paralel ve seri devre farkı nedir?

Katalogda maksimum çalışma basıncı 250 bar, dönüş hattındaki maksimum geri basınç 25 bar olarak verilir.

Emniyet valfi ayarı kaç bar?

Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.

P kodu ne anlama gelir?

Bu ürün 3/8" bağlantı serisindedir: P (pompa girişi) G 3/8, A-B (iş portları) G 3/8, T (tank dönüşü) G 1/2. Kod sonundaki P küçük bağlantı serisini gösterir.

Kullanırken dikkat edilmesi gerekenler

• Sistem basıncını 250 bar sınırının üzerine çıkarmayın.
• Pompa debisi valfin nominal debisini aşmamalıdır.
• Yağı 30 µm veya daha ince filtreyle temiz tutun.
• Tank dönüş hattındaki geri basınç 25 bar'ı geçmemelidir.
• Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
