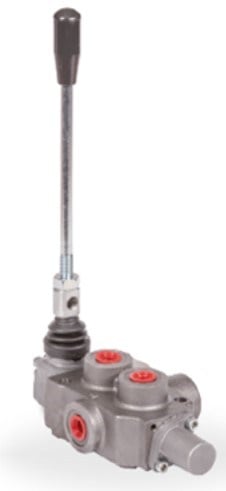

45l-1/2'' Tekli Mono Blok Kumanda Kolu (ORV-M45-1PP)

Tek kollu monoblok kumanda kolu: Orval M45-1PP, 1/2" bağlantı serisi. Ana emniyet (basınç tahliye) valfi gövdeye takılı gelir.

Teknik özellikler

Değerler Orval ürün kataloğundan (ORV-M45, s. 21-22) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.

ORV-M45 ne işe yarar?

Tarım makineleri, kepçe, damper ve küçük iş makinelerinde hidrolik silindir ve motorların elle kumandasında kullanılır. Monoblok (tek gövde) yapısı kompakt ve dayanıklıdır; 1 ile 6 kol arasında üretilir.

Sık sorulan sorular

Boyutları ve ağırlığı nedir?

Katalogdaki ölçü tablosuna göre A ölçüsü 103 mm, B ölçüsü 73 mm, ağırlığı 3,18 kg'dır. Her ek dilim gövde boyunu sabit bir miktar uzatır.

Sürgü tipleri nelerdir?

Sürgü çapı 16 mm'dir ve sürgüler birbirinin yerine takılabilir. Standart 1A sürgü 3 konumlu ve çift etkilidir; tek etkili silindirler için 5A/6A, A veya B'yi tanka açan 2A/3A/4A seçenekleri bulunur.

Pnömatik veya uzaktan kumandalı versiyonu var mı?

ORV-M45 için manuel, pnömatik, hidrolik ve elektro-pnömatik sürgü kumanda kitleri vardır. Kol kumandasına ek olarak esnek kabloyla uzaktan kumanda (HL) ve iki kolu birlikte süren joystick seçenekleri bulunur. Sürgü yay geri dönüşlü (SR) ya da konumda kilitlenen (D) olarak seçilebilir.

Açık merkez mi kapalı merkez mi?

Valf açık ve kapalı merkezli sistemlerde kullanılabilir; standart olanı açık merkezdir. Opsiyonel carry-over (CO) çıkışı, dönüş yağını ikinci bir valfe aktarmak içindir; katalogda bu seride tandem devrede kullanılır.

Kullanırken dikkat edilmesi gerekenler

• Sistem basıncını 250 bar sınırının üzerine çıkarmayın.
• Yağı 30 µm veya daha ince filtreyle temiz tutun.
• Pompa debisi valfin nominal debisini aşmamalıdır.
• Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
• Rakorları katalogdaki tork değerlerinden fazla sıkmayın.
