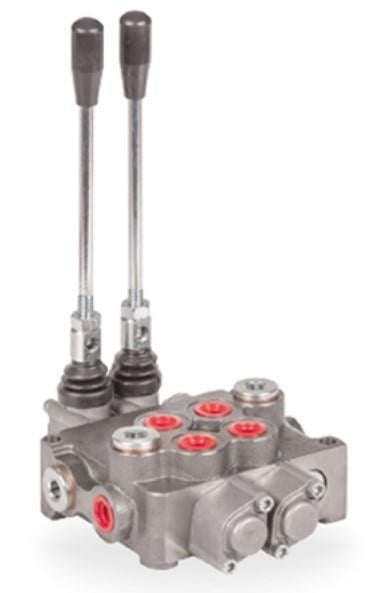

Orval MS45-2PP ile 2 hidrolik fonksiyon ayrı ayrı kumanda edilir; Orval ORV-MS45 serisindendir. Basınç girişi G 1/2, iş portları G 1/2 dişlidir.
Teknik özellikler
| Seri | Orval ORV-MS45, monoblok yön kontrol valfi |
|---|
| Dilim (kol) sayısı | 2 |
|---|
| Nominal debi | 45 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar (paralel devre) · 250 bar (seri devre) |
|---|
| Maks. geri (dönüş) basıncı | 25 bar |
|---|
| Bağlantı (BSP) | P girişi G 1/2 · A-B G 1/2 · T dönüşü G 1/2 |
|---|
| Sürgü çapı | 16 mm |
|---|
| A / B ölçüsü | 133 / 152 mm |
|---|
| Ağırlık | 6 kg |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton keçe −20 / +100 °C |
|---|
| Viskozite | 10 – 75 cSt (çalışma aralığı) |
|---|
| Filtrasyon | ≤ 30 µm · kirlilik en fazla 19/16 (ISO 4406) |
|---|
Değerler Orval ürün kataloğundan (ORV-MS45, s. 41-42) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
Orval MS45-2PP hangi makinelerde kullanılır?
Tarım makineleri, kepçe, damper ve küçük iş makinelerinde hidrolik silindir ve motorların elle kumandasında kullanılır. Monoblok (tek gövde) yapısı kompakt ve dayanıklıdır; 1 ile 7 kol arasında üretilir.
Sık sorulan sorular
Paralel ve seri devre farkı nedir?
Katalogda maksimum çalışma basıncı paralel devrede 315 bar, seri devrede 250 bar olarak verilir. Paralel devrede tüm kollar pompa hattından beslenir; seri devrede bir dilimin dönüşü sonraki dilime gider, bu yüzden izin verilen basınç daha düşüktür.
Emniyet valfi ayarı kaç bar?
Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.
Boyutları ve ağırlığı nedir?
Katalogdaki ölçü tablosuna göre A ölçüsü 133 mm, B ölçüsü 152 mm, ağırlığı 6 kg'dır. Her ek dilim gövde boyunu sabit bir miktar uzatır.
Sürgü tipleri nelerdir?
Sürgü çapı 16 mm'dir ve sürgüler birbirinin yerine takılabilir. Standart 1A sürgü 3 konumlu ve çift etkilidir; tek etkili silindirler için 5A/6A, A veya B'yi tanka açan 2A/3A/4A seçenekleri bulunur.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar (paralel) / 250 bar (seri) sınırının üzerine çıkarmayın.
- Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
- Kol kutusuna ve kumanda kitine su girmemesi için valfe doğrudan basınçlı su tutmayın.
- Tank dönüş hattındaki geri basınç 25 bar'ı geçmemelidir.
- Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
