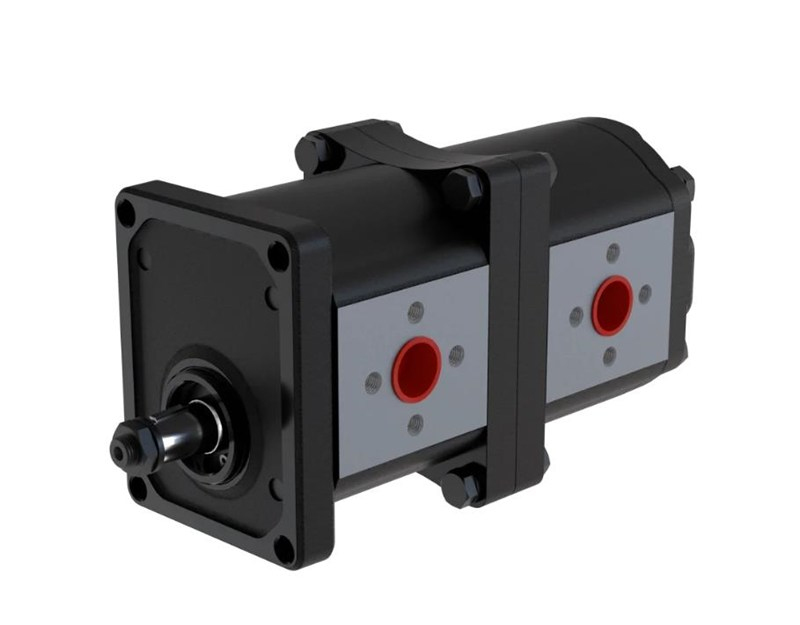

Blue Ascend DKP30.43/DKP20.16.AAB02SN, DKP30 43,0 cc ve DKP20 16,0 cc elemanlardan oluşan iki kademeli (tandem) döküm gövde dişli pompadır. Ön kapağı dikdörtgen tiptir (Ø50,78 mm). Kademeler en fazla 260 ve 280 bar basınçla çalışır.
Tandem dişli pompa nerede kullanılır?
Tandem pompa, iki ayrı hidrolik devreyi tek bir tahrikten beslemek için kullanılır: iş makinelerinde çalışma ve direksiyon devreleri, kepçe ve bom hidroliği ile fan veya fren devresi, tarım makinelerinde ana hidrolik ile yardımcı devreler bu şekilde ayrılır.
Sık sorulan sorular
Tandem pompanın kademeleri birbirinden bağımsız mı çalışır?
Evet. İki kademe aynı şaftla döner ama hidrolik olarak ayrıdır; bir devredeki basınç diğer devrenin debisini etkilemez. 1. kademe 43,0 cc, 2. kademe 16,0 cc olduğu için 1500 dev/dk'da yaklaşık 64,5 ve 24,0 l/dk debi verir. Her devreye ayrı emniyet valfi konulmalıdır.
Sola dönüşlü tandem pompa ne demek?
Bu pompa saat yönünün tersine (sol) dönüş içindir; dönüş yönü pompaya şaft tarafından bakılarak belirlenir. İki kademe aynı şaftla döndüğü için ikisi de aynı yönde çalışır. Ters döndürülen dişli pompa emiş yapamaz ve kısa sürede zarar görür. Aynı yapılandırmanın sağa dönüşlü modeli de mevcuttur (DKP30.43/DKP20.16.CAB02SN).
Tandem pompa hangi devirde çalıştırılmalıdır?
Tandem pompanın izin verilen en yüksek devri, kademelerden hangisinin sınırı daha düşükse odur. DKP30.43/DKP20.16.AAB02SN için bu değer 3000 dev/dk'dır; en düşük devir ise 600 dev/dk'dır. Bu aralığın dışında emiş yetersiz kalır veya pompa basınç tutmaz.
İki kademenin çıkışı birleştirilebilir mi?
Evet. Kademelerin çıkışları birleştirilerek tek bir devreye daha yüksek debi verilebilir. Yaygın bir uygulama da yüksek debi–düşük basınç / düşük debi–yüksek basınç (hi-lo) devresidir: basınç yükseldiğinde büyük kademe bir boşaltma valfiyle tanka boşaltılır ve yalnız küçük kademe yüksek basınçta çalışmaya devam eder; böylece motor gücü verimli kullanılır.
Yedek tandem pompa seçerken nelere bakılmalıdır?
Her iki kademenin iletim hacmi, dönüş yönü, ön kapak (flanş), şaft tipi ve port yerleşimi eskisiyle aynı olmalıdır. Bu bilgiler Blue Ascend stok kodunda yer alır: DKP30.43/DKP20.16.AAB02SN kodu 43,0 + 16,0 cc, sola dönüşlü bir tandem pompayı gösterir.
Kullanırken dikkat edilmesi gerekenler
- Her kademenin emniyet valfi ayarı o kademenin en yüksek basıncını (260 / 280 bar) aşmamalıdır.
- Her kademenin devresine ayrı bir emniyet valfi koyun ve ayarı o kademenin en yüksek basıncını aşmasın.
- Emiş hatlarını kısa, geniş kesitli ve hava almayacak şekilde bağlayın.
- Pompa şaftına yandan yük bindirmeyin; tahrikle eksenel ve açısal hizayı doğru yapın.
