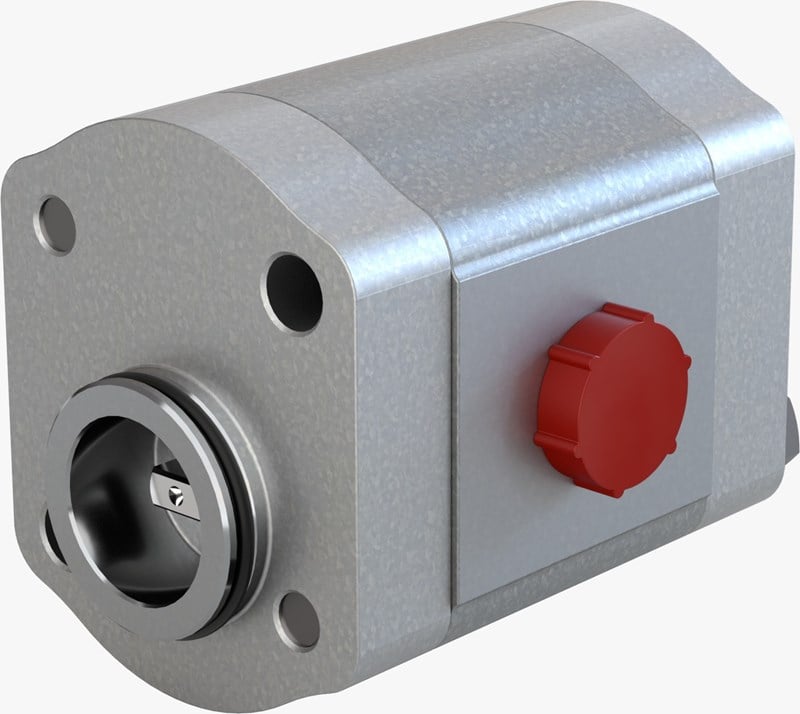

4,3 cc iletim hacmine sahip AP10.043.CCE05SN, hidrolik sistemlere basınçlı yağ sağlayan sağa dönüşlü bir dişli pompadır. Boru dişli port bağlantılıdır; en yüksek çalışma basıncı 220 bar'dır ve 1500 dev/dk'da yaklaşık 6,5 l/dk debi verir.
4,3 cc dişli pompa nerede kullanılır?
Az debi gereken hidrolik ünitelerde, kumanda ve pilot devrelerinde, küçük preslerde ve mobil makinelerin yardımcı devrelerinde tercih edilir.
Sık sorulan sorular
Yedek pompa seçerken flanşa neden dikkat edilmelidir?
Aynı cc değerindeki pompalar farklı ön kapaklarla üretilir. AP10.043.CCE05SN 2 cıvatalı, O-ringli merkezlemeli ön kapaklıdır (merkezleme Ø32 mm). Flanş ve merkezleme çapı farklı bir pompa, şaft hizasını bozar; bu da keçe kaçağına ve rulman hasarına yol açar.
Kesik (tang) şaft nedir?
Tahrik şaftı pompanın motor, kaplin veya PTO ile bağlandığı uçtur. Bu modelde kesik (tang) şaft bulunur. Kesik (tang) şaft, doğrudan karşı parçadaki yarığa geçen düz bir dil ile tahrik edilir.
Çalışma basıncı ne kadardır?
Blue Ascend teknik tablosuna göre 4,3 cc AP10 pompanın en yüksek çalışma basıncı 220 bar'dır. Sistemin emiş ve basma hattına uygun bir emniyet valfi konulmalı ve valf ayarı bu değeri aşmamalıdır.
Dişli pompa nasıl çalışır?
Dişli pompada birbirine geçen iki dişli döndükçe emiş tarafında dişler arasındaki boşluklara yağ dolar; bu yağ gövde duvarı boyunca basma tarafına taşınır ve dişler kavraşırken dışarı itilir.
Pompa için ne kadar motor gücü gerekir?
Gerekli güç yaklaşık olarak basınç (bar) × debi (l/dk) / 600 formülüyle (kW) hesaplanır, verim kayıpları için üzerine pay eklenir. Örneğin bu pompa 1500 dev/dk'da 6,5 l/dk debiyle 150 bar'da çalışırken, %85 toplam verim kabulüyle yaklaşık 1,9 kW güç ister.
Kullanırken dikkat edilmesi gerekenler
- Sistemdeki emniyet valfi ayarı bu pompanın en yüksek çalışma basıncını (220 bar) aşmamalıdır.
- Emiş hattını kısa, geniş kesitli ve hava almayacak şekilde bağlayın; emiş filtresinin tıkanmasına izin vermeyin.
- Hidrolik yağı temiz tutun; filtreleri ve yağı düzenli aralıklarla değiştirin.
- Montajdan önce port ağızlarındaki tapaları çıkarın ve bağlantı yüzeylerini temizleyin.
