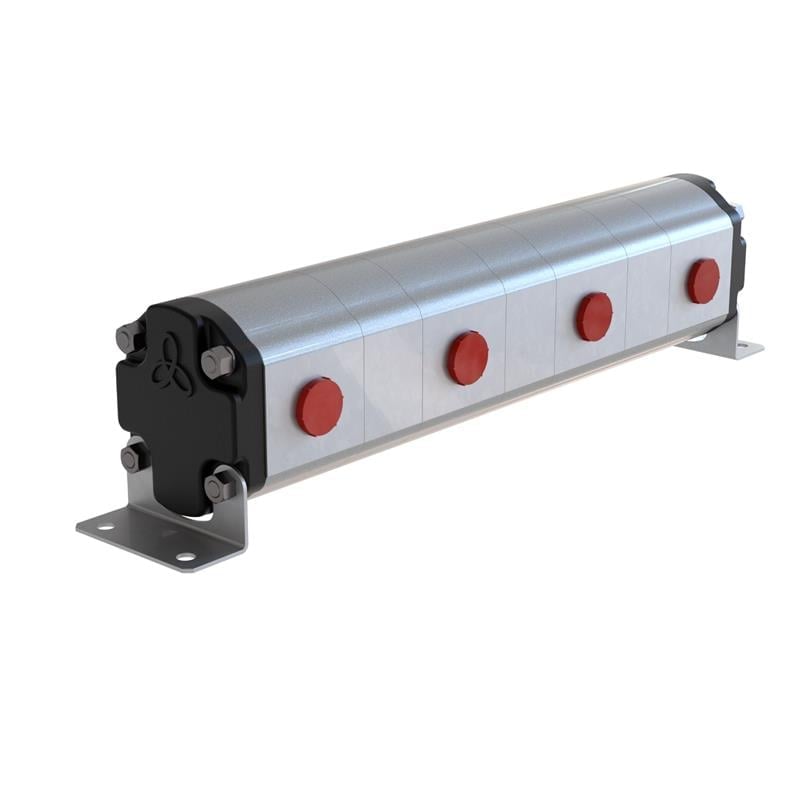

4 çıkışlı AFD30.4-43N, tek pompadan gelen yağı 4 eşit hatta dağıtan AFD30 serisi dişli akış bölücüdür. 43 cc elemanlarla sürekli 230 bar, kısa süreli 260 bar basınca dayanır; giriş portu G 1 1/4", çıkış portları G 1"'dir.
Tek pompadan gelen akışı birden fazla devreye eşit dağıtmak için tercih edilir. Eşit yüklenmeyen silindirlerin aynı hızda hareket etmesi, iki taraflı kaldırma sistemlerinin dengede kalması ve birden fazla hidrolik motorun aynı devirde dönmesi bu ürünle sağlanır.
Eleman sayısı, akışın kaç eşit parçaya bölüneceğini gösterir. AFD30.4-43N 4 elemanlıdır; giriş debisini 4 eşit çıkışa böler ve 4 silindiri veya motoru senkron çalıştırabilir. Katalogdaki tabloya göre bu yapıda 2 giriş portu bulunur ve toplam boy yaklaşık 658,4 mm'dir.
En sık neden elemanlara katalogda verilen en yüksek debinin üzerinde yağ verilmesidir. Çıkışlardan birinin kapalı kalması veya bir silindirin strok sonunda beklemesi de o elemanda basıncı yükseltir ve ısınmaya yol açar. Emniyetli modellerde bu durumda emniyet valfi açar; valfsiz modellerde devreye ayrı koruma konulmalıdır.
Valf tipi (sürgülü) akış bölücüler genellikle iki çıkışa böler ve debi aralıkları dardır. Dişli akış bölücüler ise 2 ile 8 arasında çıkışa bölebilir, yük farklarına karşı daha kararlıdır ve ters yönde birleştirici olarak da çalışır. Çok sayıda silindirin senkron çalışması gereken yerlerde dişli tip tercih edilir.
Bölücü, ayaklarından düz ve sağlam bir yüzeye cıvatalanmalıdır. Çıkış hatlarının boyları ve kesitleri mümkün olduğunca eşit tutulursa bölme hassasiyeti artar. İlk çalıştırmadan önce elemanları yağla doldurun ve hatların havasını alın; bölücüyü kuru çalıştırmayın.
