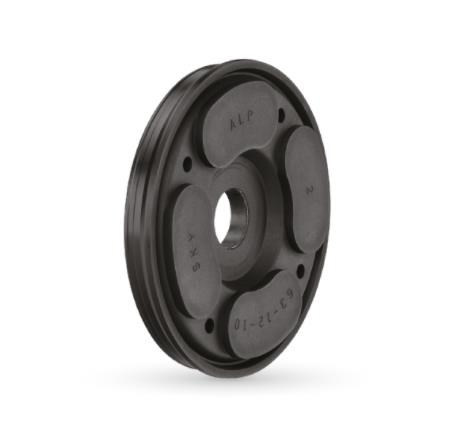

A804-040, 40x8x8,5 mm ölçülü ALP tek etkili pnömatik piston keçesi ürünüdür; malzemesi 70 NBR / Alüminyum.
Tek etkili pnömatik piston keçesi ne için kullanılır?
A804-040, pnömatik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Hava ile çalışan silindir ve aktüatörlerde kullanılır.
Sık sorulan sorular
40x8x8,5 ölçüsü nasıl okunur?
Tabloya göre silindir gömleği iç çapı ØD = 40 mm, piston kanal dibi çapı Ød = 8 mm, keçe yüksekliği b = 7 mm, kanal genişliği B = 8,5 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Çalışma basıncı ve sıcaklığı nedir?
40x8x8,5 ölçüsündeki bu keçede tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
A804-040 hangi malzemeden üretilir?
Malzeme tabloda 70 NBR / Alüminyum olarak verilmiştir. Baştaki 70, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.
Mil ve kanal yüzey pürüzlülüğü ne olmalı?
Bu üründe dinamik yüzey 40 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda çalışan yüzey için Ra ≤4 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+105 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (12 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
- Uzun stroklu silindirlerde kullanılması önerilmez.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
