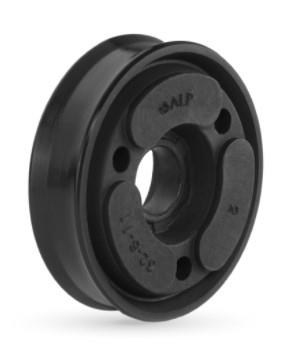

A805-040, 40x8x11,8 mm ölçülü ALP pnömatik piston keçesi ürünüdür; malzemesi 70 NBR / Alüminyum.
Pnömatik piston keçesi nerede kullanılır?
40 mm silindir çapı için pnömatik piston keçesi olan A805-040, pistonun iki tarafı arasındaki sızıntıyı önler. Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı çift etkili keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre silindir gömleği iç çapı ØD = 40 mm, piston kanal dibi çapı Ød = 8 mm, keçe yüksekliği b = 8,8 mm, kanal genişliği B = 11,8 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Yüzey pürüzlülüğü neden önemlidir?
A805-040 için keçenin kaydığı yüzey 40 mm gömlek iç çapıdır. Tabloda çalışan yüzey için Ra ≤4 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
A805-040 montajında nelere dikkat edilir?
Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 11,8 mm’dir. Uzun stroklu silindirlerde kullanılması önerilmez.
A805 hangi durumda tercih edilir?
Alüminyum pul ile NBR’nin kalıplanmasıyla üretilen, piston başı gerektirmeyen kendinden yastıklamalı çift etkili keçedir. Montajı kolay ve aşınmaya dayanıklıdır. Aynı profilde bu ölçüye en yakın A805-032 (32x8x11) ve A805-050 (50x10x14) ürünleri de bulunur.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -30/+105 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Uzun stroklu silindirlerde kullanılması önerilmez.
- Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
