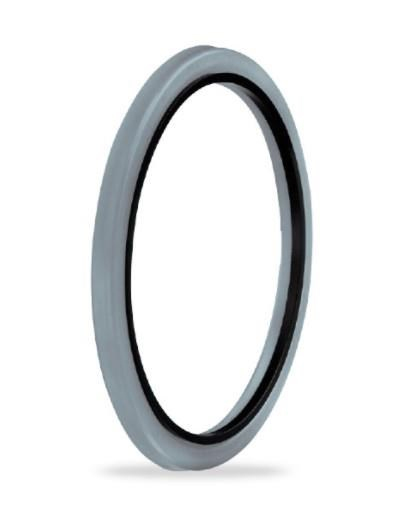

40x55,5x6,3 mm ölçüsündeki A269-040 PU, A269 profilli 95 PU / POM yüksek performanslı ön basınç ringi olarak hidrolik silindirlerde kullanılır.
Yüksek performanslı ön basınç ringi nerede kullanılır?
A269-040 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. 95 PU ring ve POM destek ringinden oluşan, boğazda birinci sızdırmazlık elemanı olarak kullanılan ringdir. Yüksek mukavemetli PU ile ağır hizmet uygulamalarına uygundur. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
Tablodaki ölçüler neyi gösterir?
Tabloya göre mil (piston kolu) çapı Ød = 40 mm, kanal dibi çapı ØD = 55,5 mm, keçe yüksekliği b = 6 mm, kanal genişliği B = 6,3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
A269-040 PU hangi şartlarda çalışır?
A269 profilinde tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
Akma boşluğu nedir, ne kadar olmalı?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A269-040 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,75 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,6 · 250 bar: 0,5 · 400 bar: 0,4.
Yüksek performanslı ön basınç ringi nasıl monte edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Kanal genişliği tabloya göre B = 6,3 mm’dir. Tek başına kullanılmaz; mutlaka ikinci bir boğaz keçesiyle birlikte kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -30/+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Tek başına kullanılmaz; mutlaka ikinci bir boğaz keçesiyle birlikte kullanılmalıdır.
