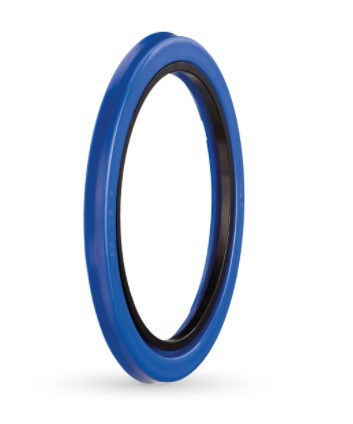

40x55,5x6,3 mm ölçüsündeki A209-040 PU, A209 profilli 92 PU / POM ön basınç ringi olarak hidrolik silindirlerde kullanılır.
Ön basınç ringi ne için kullanılır?
40 mm mil için ön basınç ringi olan A209-040 PU, yağın dışarı kaçmasını önler. Yüksek performanslı PU ring ile POM destek ringinden oluşur; boğazda birinci sızdırmazlık elemanı olarak kullanılır. Basınç darbelerini ve yüksek basıncı karşılayarak arkasındaki ana boğaz keçesinin yükünü azaltır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
40x55,5x6,3 ölçüsü nasıl okunur?
Tabloya göre mil (piston kolu) çapı Ød = 40 mm, kanal dibi çapı ØD = 55,5 mm, keçe yüksekliği b = 6 mm, kanal genişliği B = 6,3 mm. Keçe seçiminde esas alınan, sızdırmazlığın yapılacağı yüzeyin çapıdır; kanal ölçüleri de keçe ile birebir uyumlu olmalıdır.
Ön basınç ringi kaç bar basınca dayanır?
A209-040 PU için tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40 /+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.
A209-040 PU için izin verilen boşluk ne kadar?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A209-040 PU için keçe et kalınlığı (ØD − Ød) / 2 = 7,75 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,6 · 250 bar: 0,5 · 400 bar: 0,4.
A209-040 PU montajında nelere dikkat edilir?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Kanal genişliği tabloya göre B = 6,3 mm’dir. Tek başına kullanılmaz; mutlaka başka bir boğaz keçesiyle kombinasyon halinde kullanılmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -40 /+100 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Keçeyi takmadan önce kanalı ve mili çapak ve talaştan temizleyin.
- Tek başına kullanılmaz; mutlaka başka bir boğaz keçesiyle kombinasyon halinde kullanılmalıdır.
