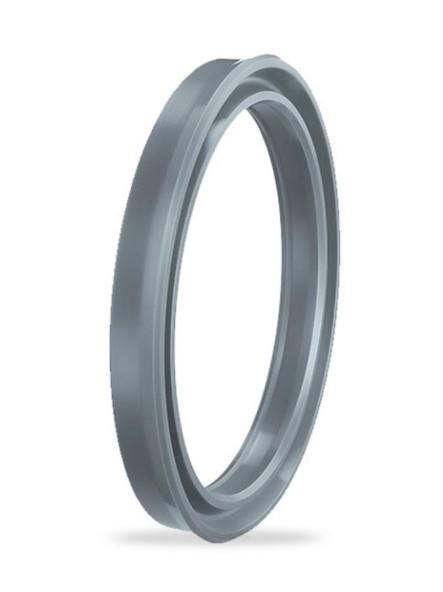

40x50x6 mm ölçüsündeki A164-040/7 PU, A164 profilli 95 PU yüksek performanslı boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Yüksek performanslı boğaz nutringi ne için kullanılır?
A164-040/7 PU, hidrolik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve yağın dışarı kaçmasını önler. Çift dinamik dudaklı, yüksek mukavemet serisi 95 PU boğaz nutringidir. Yüksek mukavemetli PU ile ağır hizmet uygulamalarına uygundur. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A164-040/7 PU için yüzey kalitesi nasıl olmalı?
Bu üründe keçenin kaydığı dinamik yüzey 40 mm çaplı mildir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10.0 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16.0 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.
Akma boşluğu nedir, ne kadar olmalı?
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A164-040/7 PU için keçe et kalınlığı (ØD − Ød) / 2 = 5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Keçe kanala nasıl takılır?
Montajda dudakların yönü önemlidir: açık taraf her zaman basınçlı yağa bakmalıdır. Kapalı kanallarda keçe böbrek şeklinde bükülerek kanala alınır; keskin kenar ve dişlere temas etmemesi için mil ucunda montaj pahı bulunmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4,5 mm, kanal genişliği B = 7 mm olmalıdır.
Hangi keçelerle birlikte kullanılır?
Tipik boğaz düzeni: yataklama + boğaz keçesi (gerekirse önünde ön basınç ringi) + toz keçesi. Sitemizde aynı 40 mm mil çapı için toz keçesi olarak A202-040/4, A204-040 PU; yataklama olarak A251-040, A256-040 bulunur.
Kullanırken dikkat edilmesi gerekenler
- Çalışma sıcaklığı -35/+110 °C aralığının dışına çıkmamalıdır.
- Basınç sınırını (400 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
- Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
- Montajdan önce keçeyi ve yüzeyleri sistem yağıyla yağlayın.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
