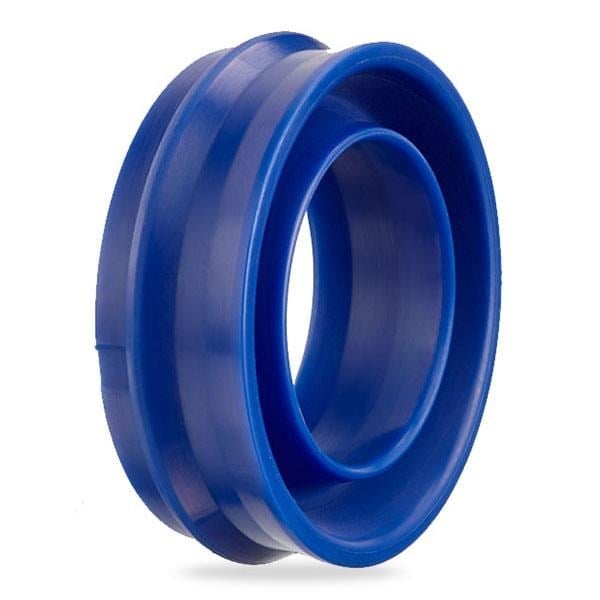

40x50x10,4 Pnömatik Toz Boğaz Keçesi (A852-040 PU)

40x50x10,4 mm ölçüsündeki A852-040 PU, A852 profilli 92 PU pnömatik toz-boğaz keçesi olarak pnömatik silindirlerde kullanılır.

Pnömatik toz-boğaz keçesi ne için kullanılır?

A852-040 PU, pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve havanın dışarı kaçmasını önler. Pnömatik silindirlerde hem boğaz keçesi hem toz keçesi görevi yapan kombine PU keçedir. Hava ile çalışan silindir ve aktüatörlerde kullanılır.

Sık sorulan sorular

Pnömatik toz-boğaz keçesi kaç bar basınca dayanır?

A852 profilinde tabloya göre çalışma basıncı 16 bar, çalışma sıcaklığı -30/+80 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmamış Hava. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

A852-040 PU hangi malzemeden üretilir?

A852-040 PU 92 PU malzemeden üretilir. 92 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -30/+80 °C.

Mil ve kanal yüzey pürüzlülüğü ne olmalı?

Bu üründe keçenin kaydığı dinamik yüzey 40 mm çaplı mildir. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.

Pnömatik toz-boğaz keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 8 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -30/+80 °C aralığının dışına çıkmamalıdır.
• Basınç sınırını (16 bar) aşan uygulamalarda daha yüksek sınıflı bir profil seçin.
• Montajdan önce keçeyi pnömatiğe uygun gresle yağlayın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
