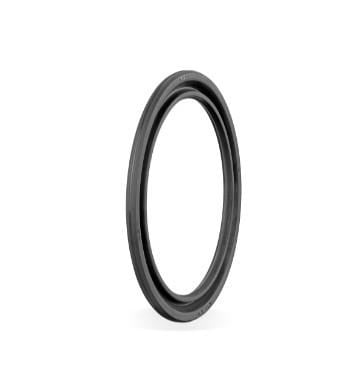

40x49x3 (A856-040)

40x49x3 mm ölçüsündeki A856-040, A856 profilli 80 NBR pnömatik boğaz keçesi olarak pnömatik silindirlerde kullanılır.

Pnömatik boğaz keçesi nerede kullanılır?

A856-040, pnömatik silindirlerin boğaz (piston kolu) bölümünde kullanılır ve havanın dışarı kaçmasını önler. Kompakt tasarımlı NBR pnömatik boğaz keçesidir. Kısa boğaz takozlarında kullanılabilir; pnömatik valflerde de kullanılır. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

40x49x3 ölçüsü nasıl okunur?

Tabloya göre mil (piston kolu) çapı Ød = 40 mm, kanal dibi çapı ØD = 49 mm, kanal genişliği B = 3 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

80 NBR ne demek?

A856-040 80 NBR malzemeden üretilir. Baştaki 80, Shore A ölçeğinde sertliği gösterir; değer büyüdükçe malzeme sertleşir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

A856-040 için yüzey kalitesi nasıl olmalı?

A856-040 için dinamik yüzey, 40 mm mil (piston kolu) yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm, kanal çapı için Ra ≤10 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Keçe kanala nasıl takılır?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 3 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
