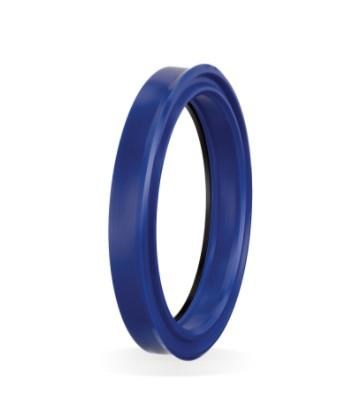

40x48x5,3 mm ölçüsündeki A187-040 PU, A187 profilli 92 PU / POM boğaz nutringi olarak hidrolik silindirlerde kullanılır.
Boğaz nutringi nerede kullanılır?
40 mm mil için boğaz nutringi olan A187-040 PU, yağın dışarı kaçmasını önler. PU nutring ve POM destek ringinden oluşan, dar kanallar için tasarlanmış boğaz nutringidir. Düşük basınçlarda iyi sızdırmazlık sağlar; kapalı kanallara kolay takılır. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.
Sık sorulan sorular
A187-040 PU hangi mil / silindir çapına uyar?
Tabloya göre mil (piston kolu) çapı Ød = 40 mm, kanal dibi çapı ØD = 48 mm, keçe yüksekliği b = 5,3 mm, kanal genişliği B = 6,3 mm, montaj pahı uzunluğu C = 4 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
Çalışma basıncı ve sıcaklığı nedir?
40x48x5,3 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -40/+100 °C, kayma hızı en fazla 0.5 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.
Akma boşluğu nedir, ne kadar olmalı?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. A187-040 PU için keçe et kalınlığı (ØD − Ød) / 2 = 4 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; S Max (mm) bar → 1,0.
Boğaz nutringi nasıl monte edilir?
Keçe, sızdırmazlık dudakları basınç tarafına bakacak şekilde kanala yerleştirilir. Keçe ve yüzeyler montajdan önce sistemde kullanılan yağla yağlanmalıdır. Bu ölçü için montaj pahı uzunluğu en az C = 4 mm, kanal genişliği B = 6,3 mm olmalıdır.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -40/+100 °C sıcaklık aralığında kullanın.
- Çalışma basıncı sınırı (400 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Keçeyi tornavida gibi sivri aletlerle kanala bastırmayın; dudak çizilirse sızdırır.
- Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
