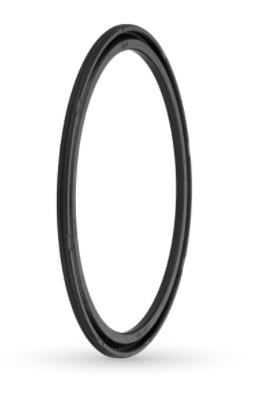

40x31x2,5 Pnömatik Piston Keçesi (A803-040)

A803-040, 40x31x2,5 mm ölçülü ALP pnömatik piston keçesi ürünüdür; malzemesi 70 NBR.

Pnömatik piston keçesi nerede kullanılır?

40 mm silindir çapı için pnömatik piston keçesi olan A803-040, pistonun iki tarafı arasındaki sızıntıyı önler. Özellikle kısa stroklu pnömatik silindirler için tasarlanmış NBR piston keçesidir. Pnömatik otomasyon, paketleme ve montaj makinelerindeki silindirlerde kullanılır.

Sık sorulan sorular

A803-040 hangi şartlarda çalışır?

40x31x2,5 ölçüsündeki bu keçede tabloya göre çalışma basıncı 12 bar, çalışma sıcaklığı -30/+105 °C, kayma hızı en fazla 1 m/s; akışkan tipi: şartlandırılmış hava. Sınır değerler tek tek verilir; uygulamada basınç darbeleri ve sıcaklık artışı da hesaba katılmalıdır.

70 NBR ne demek?

Malzeme tabloda 70 NBR olarak verilmiştir. 70 değeri malzemenin Shore A sertliğidir. NBR (nitril kauçuk) mineral yağlarla uyumlu, esnek ve ekonomik bir elastomerdir. Bu malzemeyle ürünün çalışma sıcaklığı -30/+105 °C.

A803-040 için yüzey kalitesi nasıl olmalı?

A803-040 için keçenin kaydığı yüzey 40 mm gömlek iç çapıdır. Tabloda çalışan yüzey için Ra ≤4 µm, kanal çapı için Ra ≤10 µm, yan yüzeyler için Ra ≤15 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Pnömatik piston keçesi nasıl monte edilir?

Keçe ve kanal montajdan önce temizlenmeli ve yağlanmalıdır. Keskin kenarlara karşı montaj pahı veya kovan kullanılmalıdır. Kanal genişliği tabloya göre B = 3 mm’dir.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -30/+105 °C sıcaklık aralığında kullanın.
• Çalışma basıncı sınırı (12 bar) aşılmamalıdır; basınç darbelerini de hesaba katın.
• Montajda keskin kenar, diş ve kanal ağızlarına karşı keçeyi koruyun; gerekirse montaj kovanı kullanın.
• Keçeleri güneş ışığından, ozondan ve ısıdan uzak, serin bir yerde saklayın.
