A306 040-029, 40x29x4,2 mm ölçülü ALP PTFE piston keçesi ürünüdür; malzemesi PTFE + BRONZ / 70 NBR.
A306 040-029, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. Bronz katkılı PTFE ring ile X-ringden oluşur. X-ring, dinamik çalışmada oluşacak yağ filmini engellemeye yardımcı olur. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.
40x29x4,2 ölçüsündeki bu keçede tabloya göre çalışma basıncı 400 bar, çalışma sıcaklığı -30/+105°C, kayma hızı en fazla 2 m/s; akışkan tipi: mineral Yağlar. Değerler keçe kanalı ve yüzey kalitesi tabloya uygun olduğunda geçerlidir.

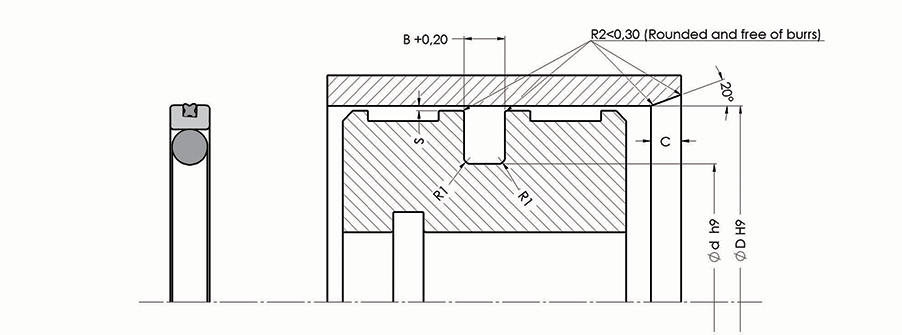

Bu üründe dinamik yüzey 40 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.2 µm · Rmax ≤2.0 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤15.0 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A306 040-029 için keçe et kalınlığı (ØD − Ød) / 2 = 5,5 mm’dir. İzin verilen en büyük boşluk: 150 bar → 250; 2.2 bar → 0,30; 3.2 bar → 0,40 (diğer basınçlar tabloda).
Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 40 mm silindir çapı için sitemizde A251-034, A251-035 yataklamaları bulunur.
