40x25x11 mm ölçüsündeki A121-040, A121 profilli Bezli NBR/POM piston packing seti olarak hidrolik silindirlerde kullanılır.
A121-040, hidrolik silindirlerin pistonunda kullanılır ve pistonun iki tarafı arasındaki sızıntıyı önler. V şeklindeki manşetlerden oluşan 3 elemanlı settir: 1 POM ön manşet, 1 bezli NBR orta manşet ve 1 bezli NBR arka manşet. Piston uygulamaları için önerilir. Mobil ve sabit hidrolik sistemlerin silindirlerinde kullanılır.

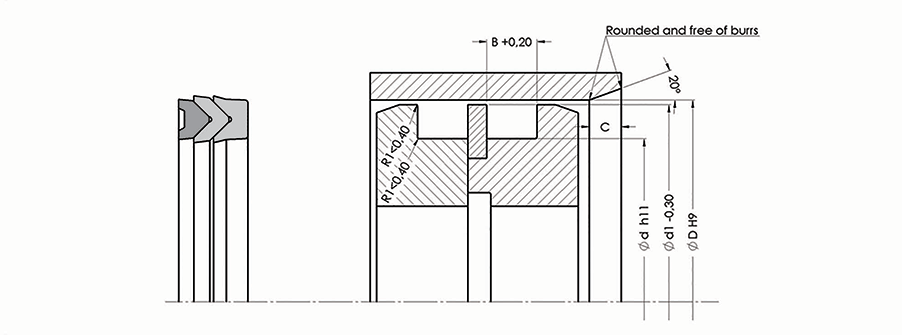

Tabloya göre silindir gömleği iç çapı ØD = 40 mm, piston kanal dibi çapı Ød = 25 mm, kanal genişliği B = 11,5 mm. Diğer harflerin yerleri teknik çizimde gösterilir.
Bu üründe dinamik yüzey 40 mm çaplı silindir gömleğinin iç yüzeyidir. Tabloda dinamik yüzey için Ra ≤0.4 µm · Rmax ≤3.2 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤6.3 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤16 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Boğaz keçesi tek başına yeterli değildir: mili merkezleyen bir yataklama ve dış kiri tutan bir toz keçesiyle birlikte kullanılır. Aynı 40 mm silindir çapı için sitemizde A255-035/1, A255-035/2 yataklamaları bulunur.
V şeklindeki manşetlerden oluşan 3 elemanlı settir: 1 POM ön manşet, 1 bezli NBR orta manşet ve 1 bezli NBR arka manşet. Piston uygulamaları için önerilir. Aynı profilde bu ölçüye en yakın A121-036 (36x24x10,4) ve A121-042 (42x27x11) ürünleri de bulunur.
