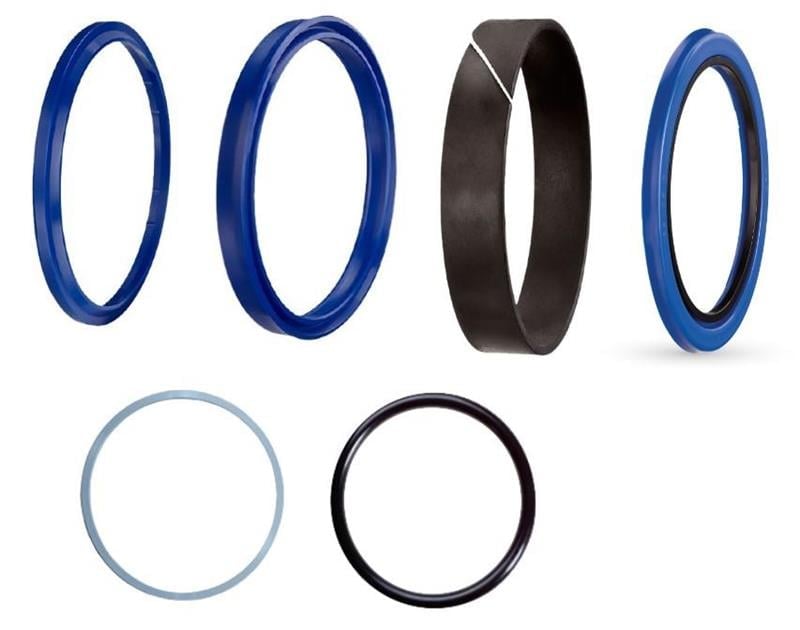

GDC-ÇB-40x20K, 40x20 çelik boğaz kepi GDC-ÇB-40x20 için hazırlanmış sızdırmazlık (keçe) takımıdır. Takımda 1. yataklama (20x24x9.5-1), nutring (20x28x5), toz keçesi (20x28x5/7), destek ringi (36.4x41x1.25), O-ring (36x3) bulunur.
40x20 kep keçe takımı nerede kullanılır?
Keçe takımı, boğaz kepindeki aşınmış sızdırmazlık elemanlarını tek seferde yenilemek için kullanılır. Silindir rotundan yağ sızması, rotun üzerinde yağ filmi kalması veya silindirin yük altında kendiliğinden inmesi keçelerin değişme zamanının geldiğini gösterir.
Sık sorulan sorular
Keçe takımında hangi parçalar var?
Bu takım 1. yataklama (20x24x9.5-1), nutring (20x28x5), toz keçesi (20x28x5/7), destek ringi (36.4x41x1.25), O-ring (36x3) parçalarından oluşur. Yataklama bantları rotu merkezler ve yanal yükü taşır. Nutring, rot üzerinde basınçlı yağı tutan ana sızdırmazlık elemanıdır. Toz keçesi, rot içeri girerken üzerindeki toz ve kiri sıyırır ve kirin silindire girmesini önler. Ölçüler GDC-ÇB-40x20 kepinin yuvalarına göre belirlenmiştir.
Keçe takımı hangi kepe uyar?
GDC-ÇB-40x20K, 40 mm iç çaplı boru ve 20 mm rot için üretilen çelik boğaz kepi GDC-ÇB-40x20 ile kullanılır. Aynı rot çapında bile döküm (GDC-B) ve çelik (GDC-ÇB) keplerin takımları farklı elemanlar içerebilir (çelik keplerde yatak bantları ve destek ringi bulunur); bu yüzden kepin tipine ve ölçüsüne uygun takımı seçin.
Nutring ölçüsü 20x28x5 ne demek?
Keçe ölçüleri sırasıyla iç çap × dış çap × yükseklik olarak yazılır. 20x28x5 nutring, 20 mm rot üzerinde çalışır; dış çapı kepin yuvasına oturur, yüksekliği yuvanın derinliğine uyar. Keçenin iç çapı rot çapıyla birebir aynı olmalıdır.
Keçeler ne zaman değiştirilmelidir?
Rottan yağ sızması, rot üzerinde ince yağ filmi kalması, silindirin yük altında kendiliğinden kayması ve toz keçesinin yırtılması değişim zamanının geldiğini gösterir. Bir keçe değiştirilirken takımın tamamını yenilemek önerilir; eski ve yeni keçeler farklı aşındığı için kısmi değişim kısa sürede yeni sızıntıya yol açar.
Kullanırken dikkat edilmesi gerekenler
- Eski keçeleri sökerken yuvaları sivri aletle çizmeyin.
- Yeni keçeleri takmadan önce hidrolik yağla yağlayın.
- Nutringin dudağı basınç tarafına, toz keçesinin dudağı dışarıya bakacak şekilde takın.
