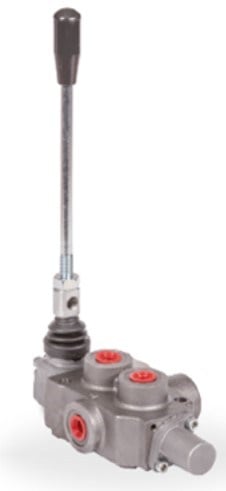

40l-3/8'' Tekli Mono Blok Kumanda Kolu (ORV-M40-1P)

Orval M40-1P, 40 lt/dk debiye uygun, tek kollu Orval monoblok yön kontrol valfidir. Basınç girişi G 3/8, iş portları G 3/8 dişlidir.

Teknik özellikler

Değerler Orval ürün kataloğundan (ORV-M40, s. 7-8) alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.

Orval M40-1P hangi makinelerde kullanılır?

Tarım makineleri, kepçe, damper ve küçük iş makinelerinde hidrolik silindir ve motorların elle kumandasında kullanılır. Açık ve kapalı merkezli hidrolik sistemlerde kullanılabilir.

Sık sorulan sorular

Kaç litre debiye uygun?

Katalogdaki nominal debi 40 lt/dk'dır. Pompa debisi bu değeri aşarsa valfte basınç kaybı ve ısınma artar; daha yüksek debi için bir üst seri seçilmelidir.

Maksimum basıncı kaç bar?

Katalogda maksimum çalışma basıncı 250 bar, dönüş hattındaki maksimum geri basınç 25 bar olarak verilir.

Basınç ayarı nasıl yapılır?

Valf, girişte doğrudan etkili ana emniyet valfiyle gelir. Katalogdaki standart seçenek SMR2-120'dir: ayar aralığı 60 – 200 bar, fabrika ayarı 120 bar. Farklı ihtiyaç için 0 – 80 bar (SMR1) ve 160 – 315 bar (SMR3, 220 bar ayarlı) yay seçenekleri bulunur.

Bağlantı ölçüleri nedir?

Bu ürün 3/8" bağlantı serisindedir: P (pompa girişi) G 3/8, A-B (iş portları) G 3/8, T (tank dönüşü) G 3/8. Kod sonundaki P küçük bağlantı serisini gösterir.

Kullanırken dikkat edilmesi gerekenler

• Sistem basıncını 250 bar sınırının üzerine çıkarmayın.
• Boyamadan önce plastik port tapalarının yerinde olduğundan emin olun.
• Valfi düz bir yüzeye monte edin; eğri yüzey sürgünün sıkışmasına yol açar.
• Kol kutusuna ve kumanda kitine su girmemesi için valfe doğrudan basınçlı su tutmayın.
• Pompa debisi valfin nominal debisini aşmamalıdır.
