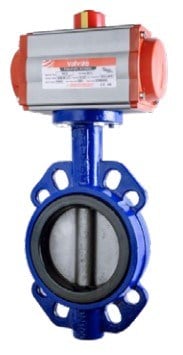

Valvos DN40 wafer kelebek vana (nikel klape) (V2141117), Valvos'un nikel klapeli, pnömatik aktüatörlü wafer kelebek vana serisindendir. GG25 gövdeli, EPDM/NBR contalıdır; 0 – 16 bar basınçta çalışır.
Teknik özellikler
| Anma çapı | DN40 |
|---|
| Bağlantı tipi | Wafer (iki flanş arasına) |
|---|
| Gövde | GG25 döküm |
|---|
| Klape | nikel |
|---|
| Conta | EPDM / NBR |
|---|
| Mil | AISI 421 |
|---|
| Çalışma basıncı | 0 – 16 bar |
|---|
| Çalışma sıcaklığı | −10 °C / +80 °C – +120 °C |
|---|
| Tahrik | Pnömatik aktüatör (çift ya da tek etkili) |
|---|
Değerler Valvos 2024 ürün kataloğundan (s. 31) alınmıştır.
Nerelerde kullanılır?
Su, soğutma, ısıtma ve genel proses hatlarında büyük çaplı akışı açıp kesmek için kullanılır. Otomasyonlu tesislerde hattın uzaktan açılıp kapatılması gereken noktalarda kullanılır.
Sık sorulan sorular
Aktüatör nasıl kumanda edilir?
Valvos kataloğunda aktüatörlerle birlikte kullanılan mekanik ve ex-proof switch kutusu (IP67), 4–20 mA pozisyoner ve 1/4" 5/2 namur valf (220-110-48-24-12 V bobinli) bulunur. Namur valf, aktüatöre gelen havayı açıp keserek hareketi sağlar; switch kutusu vananın açık/kapalı konumunu kumanda sistemine bildirir.
Başka ölçüleri var mı?
Sitemizde bu serinin 9 farklı ölçüsü bulunur: DN40, DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250. Ürün sayfasının altındaki listeden diğer ölçüleri doğrudan sepete ekleyebilirsiniz.
Çalışma basıncı kaç bar?
Katalogda çalışma basıncı 0 – 16 bar olarak verilir. Wafer gövde iki flanş arasına sıkıştırıldığından flanşların da bu basınca uygun olması gerekir.
Sıcak akışkanda kullanılabilir mi?
Katalogda çalışma sıcaklığı −10 °C ile +80 °C, üst değer olarak +120 °C verilir. Sıcak akışkanda kullanmadan önce conta malzemesinin (EPDM ya da NBR) uygunluğunu bizimle teyit edin.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını 16 bar'ın üzerine çıkarmayın.
- Bakım öncesi hattaki basıncı boşaltın ve aktüatörün hava beslemesini kesin.
- Montajdan önce hattı temizleyin; kaynak çapağı ve kir sızdırmazlık yüzeyine zarar verir.
- Wafer vanayı flanşlar arasına ortalayarak takın; klape açılırken boruya çarpmamalıdır.
