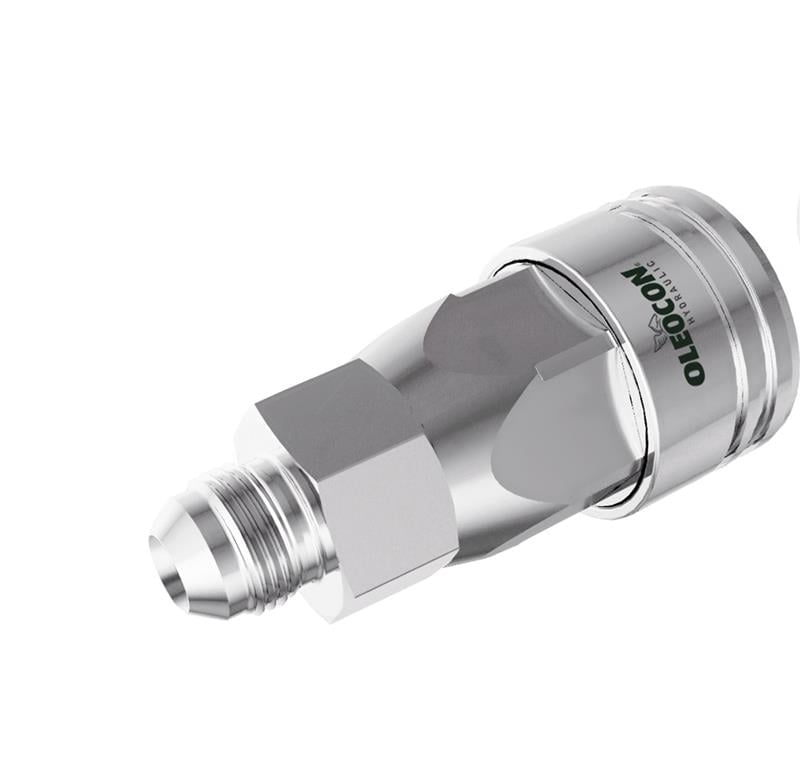

QCA-40A-MSAE24, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan dişi otomatik rakordur. Oleocon QCA serisinin 40 gövde (ISO 7241-A) modelidir ve 1 7/8-12 UN erkek bağlantıya sahiptir. En fazla 160 bar çalışma basıncında, 379 l/dk nominal debiyle çalışır. Bilyeli kilit bileziği dişi parçadadır; bu parça çoğunlukla yağı sağlayan taraf olan makine veya traktör üzerinde durur.
40 gövde dişi kaplin nerede kullanılır?
Geniş kesitli dönüş ve transfer hatlarında, büyük tank dolum/boşaltım noktalarında ve yüksek debili test düzeneklerinde kullanılır. Yüksek basınçlı iş hatları için uygun değildir. Erkek UNF/UN (SAE) dişli ucu, SAE standardındaki dişi porta veya rakora doğrudan vidalanır.
Sık sorulan sorular
QCA-40A-MSAE24 hangi parçayla birleşir?
40 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-40B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-40B-MSAE24 bu parçaya takılır.
Erkek UNF/UN dişli kaplin seçerken nelere bakılmalı?
Üç şeye bakılmalıdır. Birincisi karşı portun diş ölçüsüdür (1 7/8-12 UN). İkincisi portun sızdırmazlık tipidir: O-ringli düz port mu, konik oturma mı? Üçüncüsü kaplin gövdesinin hattaki debiye uygun olup olmadığıdır. Diş aynı olsa bile sızdırmazlık tipi farklıysa kaçak olur. Emin değilseniz portun ölçüsünü ve fotoğrafını bizimle paylaşın.
Popetli mi, düz alınlı (flat face) kaplin mi seçmeliyim?
Popetli kaplinler ekonomiktir ve tarım ile genel hidrolikte yaygındır. Ancak ayırma sırasında az miktarda yağ kaybı olur (bu gövdede 90 ml) ve uç yüzeyine kir tutunabilir. Hidrolik kırıcı, burgu gibi sık takılıp sökülen ve toza maruz iş makinesi ataşmanlarında düz alınlı (ISO 16028, Oleocon QCF serisi) kaplinler daha temiz çalışır ve sisteme kir taşımaz.
Hat basınç altındayken takılabilir mi?
Hayır. Katalog değerlerine göre bu seri artık basınç altında bağlanamaz ve ayrılamaz. Hatta basınç kalmışsa popet açılamaz; kaplin zor takılır ya da hiç takılmaz, zorlamak conta ve popete zarar verir. Önce motoru durdurup kumanda kolunu birkaç kez oynatarak hattaki basıncı boşaltın. Basınç altında bağlanması gereken ataşmanlar için Oleocon BAT serisi gibi artık basınca uygun modeller kullanılmalıdır.
40 gövde söküldüğünde ne kadar yağ kaçırır?
Katalog değerine göre 40 gövdede her ayırmada kaybedilen yağ miktarı yaklaşık 90 ml'dir. Bu miktar popetin kapanmadan önce uçlar arasında kalan yağdır. Kayıp, kaplin temiz ve contaları sağlamsa bu seviyede kalır. Ayırmadan sonra damlama sürüyorsa popet contası veya yuvası kontrol edilmelidir.
Kullanırken dikkat edilmesi gerekenler
- 40 gövdede çalışma basıncı en fazla 160 bar, patlama basıncı 640 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Bağlanacak portun diş ölçüsünü ve sızdırmazlık tipini takmadan önce doğrulayın; uyumsuz diş zorlanmamalıdır.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
