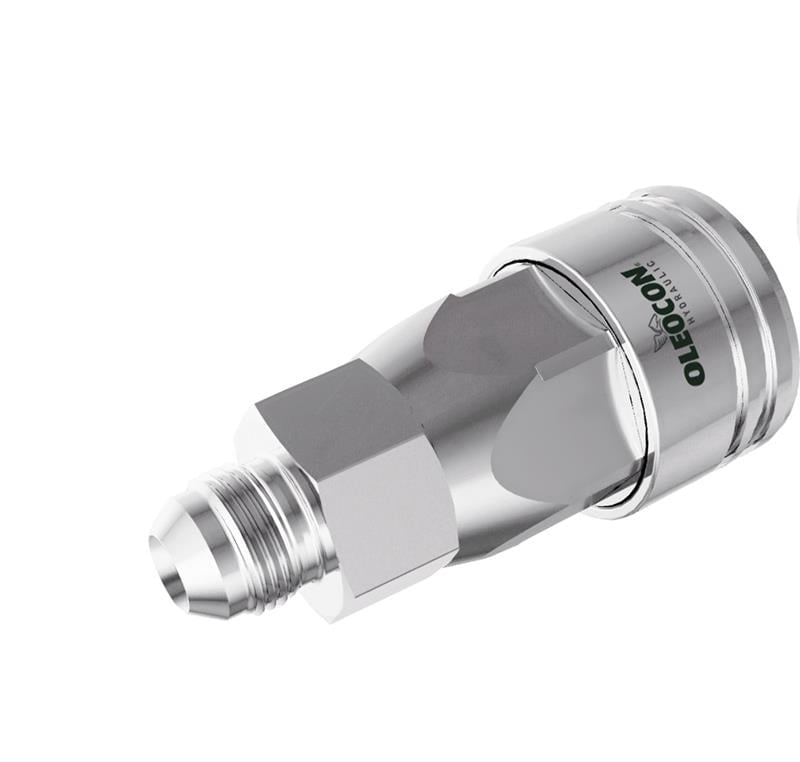

QCA-40A-MSAE20, 40 gövde ölçüsünde, 1 5/8-12 UN erkek bağlantılı, ISO 7241-A standardında dişi popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 160 bar, nominal debisi 379 l/dk'dır ve 1 1/2" (DN38) hortum hatlarına uygundur. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
40 gövde dişi kaplin nerede kullanılır?
Debinin yüksek, basıncın ise orta seviyede olduğu hatlar içindir. Büyük ünitelerin dönüş hatları, yağ transfer ve dolum hatları, test standları ve soğutma devreleri tipik kullanım yerleridir. Erkek UNF/UN (SAE) dişli ucu, SAE standardındaki dişi porta veya rakora doğrudan vidalanır.
Sık sorulan sorular
QCA-40A-MSAE20 hangi parçayla birleşir?
40 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-40B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-40B-MSAE20 bu parçaya takılır.
Erkek 1 5/8-12 UN UNF/UN uçlu kaplin nereye bağlanır?
Bu model, 1 5/8-12 UN dişi SAE port veya rakora doğrudan vidalanır ve araya adaptör gerekmez. UNF/UN dişler Amerikan menşeli makinelerde yaygındır. Bağlanacak noktanın diş ölçüsünü ve sızdırmazlık tipini (O-ring veya konik oturma) takmadan önce kontrol edin.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Popetli otomatik rakor nasıl çalışır?
Hem dişi hem erkek parçanın içinde yay baskılı birer popet (konik valf) vardır. Parçalar ayrıyken yay popeti yuvasına bastırır ve hat kapanır; bu yüzden hortum söküldüğünde yağ boşalmaz. Erkek parça dişinin içine itildiğinde iki popet birbirini iterek açılır ve yağ geçer. Dişi parçanın bileziğindeki bilyeler erkek parçanın kanalına oturarak bağlantıyı kilitler. Ayırmak için bilezik geriye çekilir ve popetler yay kuvvetiyle kendiliğinden kapanır.
ISO 7241-A ile ISO 7241-B arasındaki fark nedir, birbirine takılır mı?
İki seri de popetli kaplin standardıdır ama bağlantı ölçüleri farklıdır, bu yüzden birbirine takılmaz. A serisi Avrupa'da, özellikle tarım makinelerinde yaygındır; B serisi daha çok endüstriyel uygulamalarda ve Amerikan menşeli makinelerde görülür. Bu ürün A serisidir (Oleocon QCA). B serisi gerekiyorsa Oleocon QCB serisine bakın. Emin değilseniz elinizdeki parçanın ölçülerini bizimle paylaşın.
Kullanırken dikkat edilmesi gerekenler
- 40 gövdede çalışma basıncı en fazla 160 bar, patlama basıncı 640 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Bağlanacak portun diş ölçüsünü ve sızdırmazlık tipini takmadan önce doğrulayın; uyumsuz diş zorlanmamalıdır.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
- Kaplinin conta malzemesinin (NBR veya FKM) kullandığınız hidrolik akışkanla uyumlu olduğunu kontrol edin.
