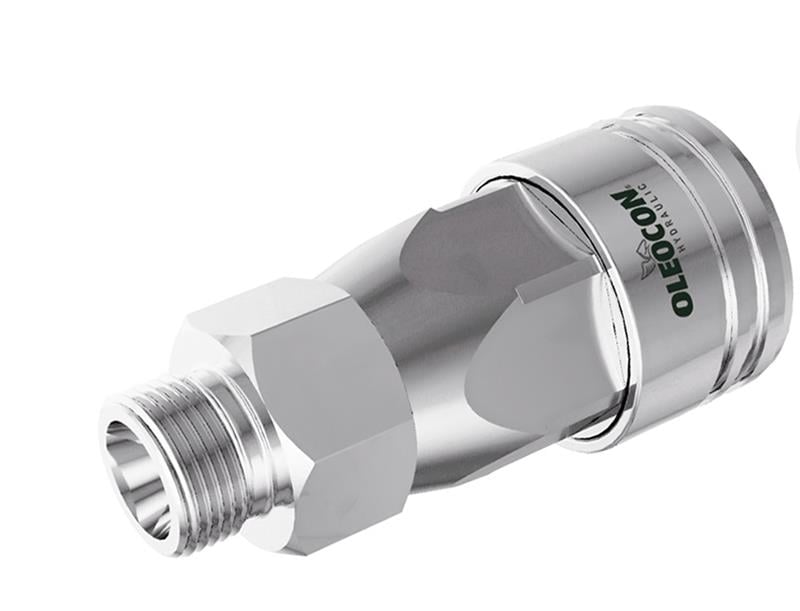

QCA-40A-MG112, 40 gövde ölçüsünde, 1 1/2" erkek BSPP (gaz) bağlantılı, ISO 7241-A standardında dişi popetli otomatik rakordur (hızlı bağlantı / quick kaplin). Çalışma basıncı en fazla 160 bar, nominal debisi 379 l/dk'dır ve 1 1/2" (DN38) hortum hatlarına uygundur. İçindeki yay baskılı popet valf, bağlantı ayrılınca hattı kendiliğinden kapatarak yağ kaybını ve hava girişini önler. Dişi parça, bilyeli kilit bileziğini taşıyan taraftır ve genellikle makine, traktör veya hidrolik ünite tarafına sabitlenir.
40 gövde dişi kaplin nerede kullanılır?
Debinin yüksek, basıncın ise orta seviyede olduğu hatlar içindir. Büyük ünitelerin dönüş hatları, yağ transfer ve dolum hatları, test standları ve soğutma devreleri tipik kullanım yerleridir. Erkek BSPP (gaz) dişli ucu sayesinde valf, pompa veya blok gövdesindeki dişi porta doğrudan vidalanır; araya ayrıca nipel gerekmez.
Sık sorulan sorular
QCA-40A-MG112 hangi parçayla birleşir?
40 gövde ölçüsündeki ISO 7241-A erkek parçayla (QCA-40B serisi) birleşir. Birleşme için bağlantı dişinin aynı olması gerekmez. Erkek parçanın arka tarafı hattınıza uygun seçilir (BSPP, metrik boru, NPT, SAE); kaplin tarafı aynı gövdede hep aynıdır. Örneğin QCA-40B-MG112 bu parçaya takılır.
Erkek 1 1/2" BSPP uçlu kaplin nereye takılır, nasıl sızdırmaz?
Bu model, valf bloğu, pompa gövdesi veya adaptördeki 1 1/2" dişi BSPP porta doğrudan vidalanır. Sızdırmazlık için portun yüzeyi ile kaplin arasında yapışkan conta (bonded seal) veya uygun pul kullanılır. Böylece araya ayrıca nipel koymaya gerek kalmaz, bağlantı kısalır ve olası kaçak noktası azalır.
Başka markaların A tipi kaplinleriyle uyumlu mu?
Evet, uyumlu olacak şekilde üretilir. Oleocon QCA serisi ISO 7241-A ölçülerine göre imal edilir; aynı gövde ölçüsündeki (40) başka markaların ISO 7241-A parçalarıyla birleşecek şekilde tasarlanmıştır. Farklı marka parçaları birleştirdiğinizde ilk bağlamada kilitlenmenin tam olduğunu ve sızdırmazlığı kontrol edin.
40 gövdenin "nominal debi" değeri ne anlama gelir?
Katalogdaki 379 l/dk (83,48 GPM), kaplin üzerinde 200 kPa basınç düşümü oluştuğunda geçen debidir. Kaplin bundan fazla yağ geçirebilir ama basınç kaybı ve ısınma hızla artar. Pompanızın veya valfinizin debisi bu değeri belirgin şekilde aşıyorsa bir üst ölçü olan 50 gövdeyi değerlendirin.
40 gövde kaplin hangi hortum ölçüsüyle kullanılır?
40 gövde, genellikle 1 1/2" (DN38) iç çaplı hortumlarla kullanılır. Kaplin gövdesi hortumdan küçük seçilirse hat daralır ve ısınma artar. Çok büyük seçilirse gereksiz ağırlık ve maliyet oluşur. Hortum basınç sınıfının kaplinin 160 bar çalışma basıncıyla uyumlu olduğundan emin olun.
Kullanırken dikkat edilmesi gerekenler
- 40 gövdede çalışma basıncı en fazla 160 bar, patlama basıncı 640 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Porta vidalarken kaplini gövdedeki anahtar ağzından sıkın. Bilezikten sıkmak kilit mekanizmasına zarar verir.
- Bağlamadan önce erkek ve dişi parçanın uçlarını temizleyin; uçlardaki kir doğrudan hidrolik sisteme girer.
- Erkek parçayı dişi parçaya aynı eksende, bilezik yerine oturana kadar itin; yarım kalan bağlantı basınç geldiğinde ayrılabilir.
