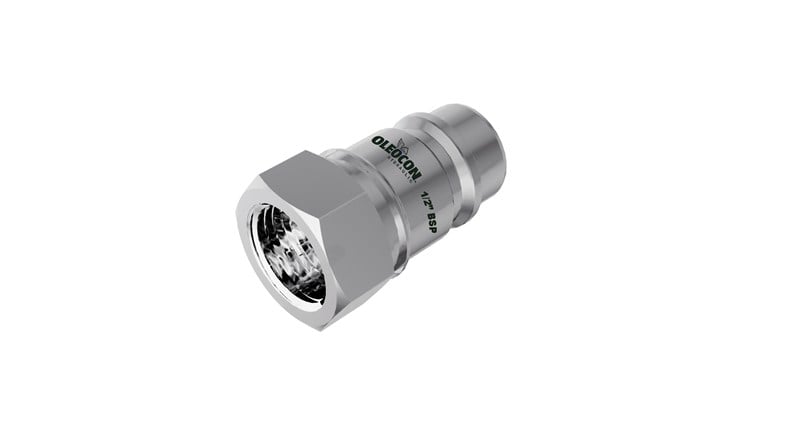

QCA-40B-G112, hidrolik hortum veya boruyu yağ kaybetmeden hızlıca ayırıp birleştirmek için kullanılan erkek otomatik rakordur. Oleocon QCA serisinin 40 gövde (ISO 7241-A) modelidir ve 1 1/2" BSPP (gaz) dişi bağlantıya sahiptir. En fazla 160 bar çalışma basıncında, 379 l/dk nominal debiyle çalışır. Erkek parça (nipel) çoğunlukla ekipman tarafındaki hortumun ucunda bulunur; dişi kapline itilerek bağlanır.
40 gövde erkek kaplin nerede kullanılır?
Geniş kesitli dönüş ve transfer hatlarında, büyük tank dolum/boşaltım noktalarında ve yüksek debili test düzeneklerinde kullanılır. Yüksek basınçlı iş hatları için uygun değildir. Dişi BSPP (gaz) dişli girişi sayesinde hortum rakoru, nipel veya adaptör doğrudan kaplinin içine vidalanır.
Sık sorulan sorular
QCA-40B-G112 hangi parçaya takılır?
40 gövde ölçüsündeki ISO 7241-A dişi kaplin gövdesine (QCA-40A serisi) takılır. Birleşen uçlar aynı gövdede standarttır; dişi tarafın bağlantı dişi farklı olabilir. Örneğin QCA-40A-G112 bu parçayla birleşir. Farklı gövde ölçüsü veya ISO 7241-B (QCB) serisi dişi parça ile birleşmez.
1 1/2" BSPP dişte sızdırmazlık nasıl sağlanır, teflon bant sarılır mı?
BSPP (gaz) dişi paralel diştir; sızdırmazlığı diş değil, rakorun alnındaki conta sağlar. Kaplinin 1 1/2" dişli girişine takılan nipel veya rakorda yapışkan conta (bonded seal), O-ring ya da konik oturma yüzeyi olmalıdır. Paralel dişe teflon bant sarmak sızdırmazlık sağlamaz; bant parçaları sisteme karışabilir.
Çalışma basıncı ile patlama basıncı arasındaki fark nedir?
Çalışma basıncı (160 bar), kaplinin sürekli kullanımda maruz kalabileceği en yüksek basınçtır. Patlama basıncı (640 bar) ise test koşulunda kaplinin hasar gördüğü basınçtır ve güvenlik payını gösterir; bu değere yakın çalışılmaz. Bu gövdede patlama basıncı çalışma basıncının 4 katıdır; hidrolikte de genellikle bu oranda güvenlik payı aranır.
Otomatik rakor ile normal rakor arasındaki fark nedir?
Normal (vidalı) rakoru sökmek için anahtar gerekir ve söküldüğünde hat açık kalır, yağ boşalır. Otomatik rakor (quick kaplin) ise elle ve aletsiz, birkaç saniyede takılıp sökülür; içindeki popet valfler sayesinde iki taraf da kendiliğinden kapanır. Bu yüzden sık değişen ataşman ve ekipman bağlantılarında kullanılır. Hiç sökülmeyecek sabit hatlarda normal rakor yeterlidir.
Popetli otomatik rakor nasıl çalışır?
Hem dişi hem erkek parçanın içinde yay baskılı birer popet (konik valf) vardır. Parçalar ayrıyken yay popeti yuvasına bastırır ve hat kapanır; bu yüzden hortum söküldüğünde yağ boşalmaz. Erkek parça dişinin içine itildiğinde iki popet birbirini iterek açılır ve yağ geçer. Dişi parçanın bileziğindeki bilyeler erkek parçanın kanalına oturarak bağlantıyı kilitler. Ayırmak için bilezik geriye çekilir ve popetler yay kuvvetiyle kendiliğinden kapanır.
Kullanırken dikkat edilmesi gerekenler
- 40 gövdede çalışma basıncı en fazla 160 bar, patlama basıncı 640 bar'dır. Sistemin emniyet valfi ayarı ve basınç pikleri bu çalışma basıncını aşmamalıdır.
- Kaplin dişine takılan rakoru sıkarken kaplini bilezikten değil, gövdedeki anahtar ağzından karşılayın; aksi halde bilezik mekanizması zorlanır.
- Farklı gövde ölçülerini veya ISO 7241-A ile B serisi parçaları zorlayarak birleştirmeye çalışmayın.
- Kaplini hortumdan çekerek ayırmayın; hortum bükülmüş veya gergin kalacak şekilde bağlamayın.
