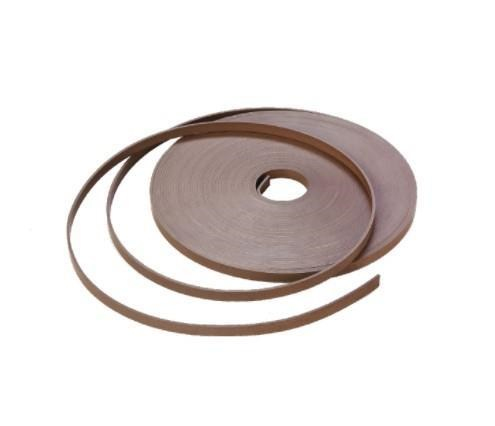

ABT-3X9,7, 3x9,7 mm ölçülü ALP bronzlu teflon bant yataklama ürünüdür; malzemesi PTFE + BRONZ.
ABT-3X9,7 ne işe yarar?
bronzlu teflon bant yataklama olan ABT-3X9,7, yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.
Sık sorulan sorular
Bronzlu teflon bant yataklama hangi sıcaklıkta kullanılabilir?
ABT profilinde tabloya göre çalışma sıcaklığı -60/+200 °C, kayma hızı en fazla 15 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.
Yüzey pürüzlülüğü neden önemlidir?
Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤2.5 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤12 µm değerleri verilir. Ra ortalama pürüzlülüğü, Rmax en büyük tepe-çukur farkını gösterir; ikisi de sağlanmalıdır.
Akma boşluğu nedir, ne kadar olmalı?
Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. ABT-3X9,7 için keçe et kalınlığı (ØD − Ød) / 2 = 3,35 mm’dir. İzin verilen en büyük boşluk: 10-25 bar → 0,25±0.05; 26-100 bar → 0,30±0.05; 101-300 bar → 0,40±0.10 (diğer basınçlar tabloda).
Hangi keçelerle birlikte kullanılır?
Yataklamalar piston ve boğaz keçeleriyle birlikte kullanılır; yan yükleri taşıyarak keçelerin yalnızca sızdırmazlık görevi yapmasını sağlar.
Kullanırken dikkat edilmesi gerekenler
- Ürünü -60/+200 °C sıcaklık aralığında kullanın.
- Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
- Aşınmış yataklamayı zamanında değiştirin; aksi halde keçeler yan yük alarak hasar görür.
- Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
