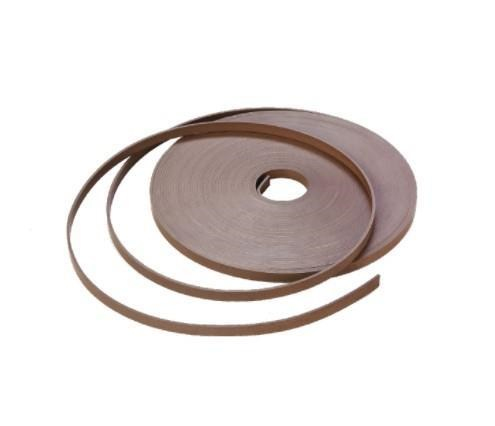

3x25 Bronzlu Teflon Bant Yataklama (ABT-3X25)

ABT-3X25, 3x25 mm ölçülü ALP bronzlu teflon bant yataklama ürünüdür; malzemesi PTFE + BRONZ.

Bronzlu teflon bant yataklama ne için kullanılır?

bronzlu teflon bant yataklama olan ABT-3X25, yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

Sık sorulan sorular

ABT-3X25 hangi mil / silindir çapına uyar?

3x25 ölçüsü bandın 3 mm kalınlığını ve 25 mm genişliğini gösterir. Diğer harflerin yerleri teknik çizimde gösterilir.

Yüzey pürüzlülüğü neden önemlidir?

Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤2.5 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤12 µm değerleri verilir. Dinamik yüzey (keçenin kaydığı yüzey) çok kaba olursa keçe hızla aşınır, çok parlak olursa yağ filmi tutunamaz.

Bronzlu teflon bant yataklama nasıl monte edilir?

Yataklama kanala takılırken kesik uçların arasında ısıl genleşme için boşluk bırakılmalıdır. Bant yataklama kanal çevresine göre ölçüsünde kesilir, uçlar arasında küçük bir boşluk bırakılır. Keçe 3 mm iç ve 25 mm dış çaplı kanala göre ölçülendirilmiştir.

Hangi keçelerle birlikte kullanılır?

Yataklamalar piston ve boğaz keçeleriyle birlikte kullanılır; yan yükleri taşıyarak keçelerin yalnızca sızdırmazlık görevi yapmasını sağlar.

Kullanırken dikkat edilmesi gerekenler

• Çalışma sıcaklığı -60/+200 °C aralığının dışına çıkmamalıdır.
• Mineral yağ dışındaki akışkanlarda (su-glikol, ester, fosfat ester) malzeme uyumunu önceden kontrol edin.
• Yataklama ağız aralığını (K) kapatacak şekilde zorlamayın; ısıl genleşme için boşluk gereklidir.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
