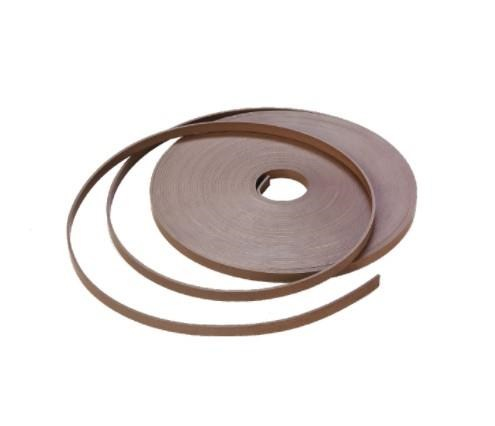

3x20 Bronzlu Teflon Bant Yataklama (ABT-3X20)

3x20 mm ölçüsündeki ABT-3X20, ABT profilli PTFE + BRONZ bronzlu teflon bant yataklama olarak hidrolik silindirlerde kullanılır.

ABT-3X20 ne işe yarar?

bronzlu teflon bant yataklama olan ABT-3X20, yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.

Sık sorulan sorular

Çalışma sıcaklığı ve hızı nedir?

ABT profilinde tabloya göre çalışma sıcaklığı -60/+200 °C, kayma hızı en fazla 15 m/s; akışkan tipi: mineral Yağlar. Bu değerler üst sınırdır; basınç, sıcaklık ve hız aynı anda sınırlara yaklaşıyorsa daha yüksek sınıflı bir profil düşünülmelidir.

ABT-3X20 hangi malzemeden üretilir?

ABT-3X20 PTFE + BRONZ malzemeden üretilir. PTFE çok düşük sürtünme katsayısına sahiptir; yapışma-kayma (stick-slip) eğilimi düşüktür ve yüksek hızlarda çalışabilir. Bu malzemeyle ürünün çalışma sıcaklığı -60/+200 °C.

Bronzlu teflon bant yataklama nasıl monte edilir?

Yataklama ringi kesik ağzından açılarak kanala yerleştirilir; ağız aralığı (K) kapanmamalıdır. Bant yataklama kanal çevresine göre ölçüsünde kesilir, uçlar arasında küçük bir boşluk bırakılır. Keçe 3 mm iç ve 20 mm dış çaplı kanala göre ölçülendirilmiştir.

Hangi keçelerle birlikte kullanılır?

Yataklamalar piston ve boğaz keçeleriyle birlikte kullanılır; yan yükleri taşıyarak keçelerin yalnızca sızdırmazlık görevi yapmasını sağlar.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -60/+200 °C sıcaklık aralığında kullanın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Yataklama ağız aralığını (K) kapatacak şekilde zorlamayın; ısıl genleşme için boşluk gereklidir.
• Mil yüzeyinde çizik veya korozyon varsa yeni keçe kısa sürede hasar görür; önce yüzeyi onarın.
