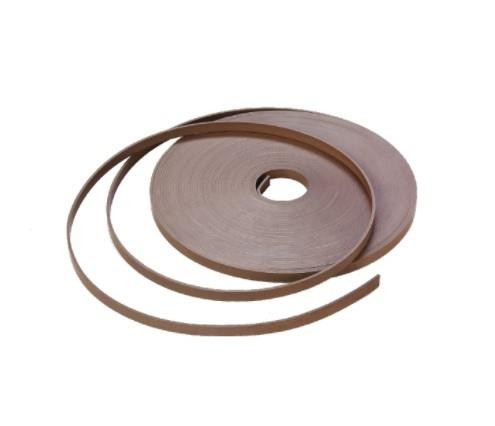

3x15 Bronzlu Teflon Bant Yataklama (ABT-3X15)

ALP ABT-3X15: ABT profilli 3x15 bronzlu teflon bant yataklama.

ABT-3X15 ne işe yarar?

bronzlu teflon bant yataklama olan ABT-3X15, yan yükleri taşıyarak metal-metal teması önler. Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. İş makineleri, presler, tarım makineleri ve endüstriyel hidrolik silindirlerde kullanılır.

Sık sorulan sorular

3x15 ölçüsü nasıl okunur?

3x15 ölçüsü bandın 3 mm kalınlığını ve 15 mm genişliğini gösterir. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.

ABT-3X15 için yüzey kalitesi nasıl olmalı?

Tabloda dinamik yüzey için Ra ≤0.3 µm · Rmax ≤2.5 µm, kanal çapı için Ra ≤1.6 µm · Rmax ≤10 µm, yan yüzeyler için Ra ≤3.2 µm · Rmax ≤12 µm değerleri verilir. Kanal dibi ve yan yüzeyler statik olduğu için daha kaba olabilir; asıl hassasiyet keçenin kaydığı yüzeydedir.

Basınca göre izin verilen boşluk nedir?

Akma boşluğu (S), keçenin arkasındaki hareketli ve sabit parça arasındaki radyal açıklıktır; basınç yükseldikçe keçe bu boşluğa akmaya çalışır. ABT-3X15 için keçe et kalınlığı (ØD − Ød) / 2 = 6 mm’dir. İzin verilen en büyük boşluk: 10-25 bar → 0,25±0.05; 26-100 bar → 0,30±0.05; 101-300 bar → 0,40±0.10 (diğer basınçlar tabloda).

ABT hangi durumda tercih edilir?

Bronz katkılı PTFE’den üretilen, ölçüye kesilerek kullanılan bant yataklamadır. PTFE’nin düşük sürtünmesi sayesinde yüksek kayma hızlarına uygundur. Aynı profilde bu ölçüye en yakın ABT-3X9,7 (3x9,7) ve ABT-3X20 (3x20) ürünleri de bulunur.

Kullanırken dikkat edilmesi gerekenler

• Ürünü -60/+200 °C sıcaklık aralığında kullanın.
• Akışkan mineral yağ değilse keçe malzemesinin uyumunu doğrulayın.
• Aşınmış yataklamayı zamanında değiştirin; aksi halde keçeler yan yük alarak hasar görür.
• Silindir sökülüp takıldığında keçeleri yenilemek sızıntı riskini azaltır.
