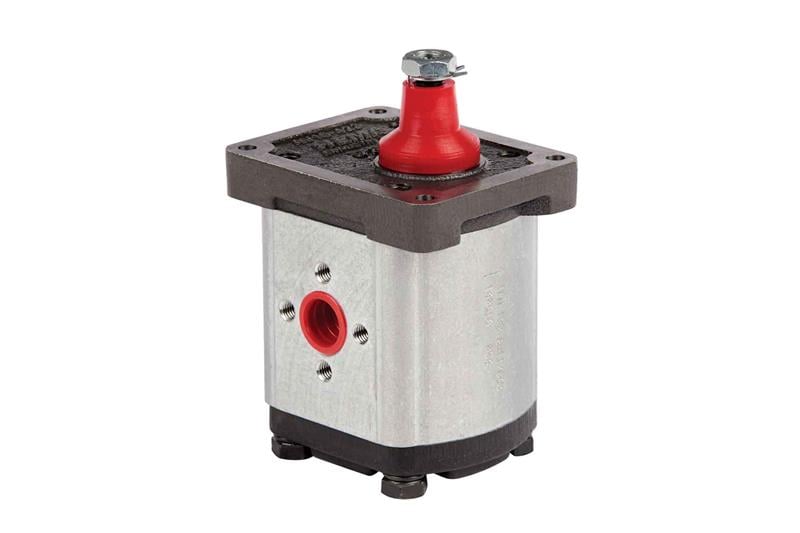

3p1-4330 ( Scbp ) 3p1 Dişli Pompa (3P1-4330 (SCBP))

Hema 3P1-4330 (SCBP), 1500 dev/dk'da 150 lt/dk debi veren Hema 3P1 serisi dişli pompadır. Katalogda bu model için 193 bar maksimum basınç verilir.

Teknik özellikler

Değerler Hema 3P1 kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.

Nerelerde kullanılır?

İş makineleri, damper ve vinç sistemleri ile endüstriyel hidrolik ünitelerde yüksek debi gereken devrelerde kullanılır. Büyük iletim hacmi sayesinde hidrolik silindirleri ve motorları hızlı besler.

Sık sorulan sorular

Hema 3P1-4330 (SCBP) kaç bar basınç yapar?

Katalogda bu model için maksimum çıkış basıncı 193 bar olarak verilir. Sistemdeki emniyet valfi 193 bar'ın üzerine ayarlanmamalıdır.

Kaç kW motor gerekir?

1500 dev/dk ve 193 bar'da teorik hidrolik güç yaklaşık 48,3 kW'tır (debi × basınç / 600). Pompa ve motor verim kayıpları için seçilen motor gücü bu değerden yaklaşık %15–20 daha yüksek olmalıdır.

Kaplin seçimi nasıl yapılır?

Pompa miline eksenel ve radyal yük gelmemelidir; bu nedenle eksenel ve radyal yönde en az 0,25 mm boşluğa izin veren, tercihen üç parçalı elastik kaplinle doğrudan tahrik önerilir. Kama ve kaplin mile elle takılmalı, kesinlikle çekiç kullanılmamalıdır.

Hangi yağ kullanılır?

Katalog, depo hacminin pompanın bir dakikada bastığı yağın en az iki katı olmasını önerir; bu model için 1500 dev/dk'da en az 300 litre. Katalog değerleri ISO VG68 hidrolik yağ ve 50 °C için verilmiştir. Depoda yağın havasını atması ve soğuması için yeterli hacim bırakılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Emniyet valfini 193 bar'ın üzerine ayarlamayın.
• Motorun dönüş yönünün pompayla (sağ) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
• İlk çalıştırmadan önce pompa gövdesini ve emiş hattını yağla doldurun; pompayı kuru çalıştırmayın.
• Emiş hattında hava kaçağı olmadığından emin olun; hava girişi kavitasyona ve gürültüye yol açar.
• Sistem basınçlıyken bağlantıları sökmeyin.
