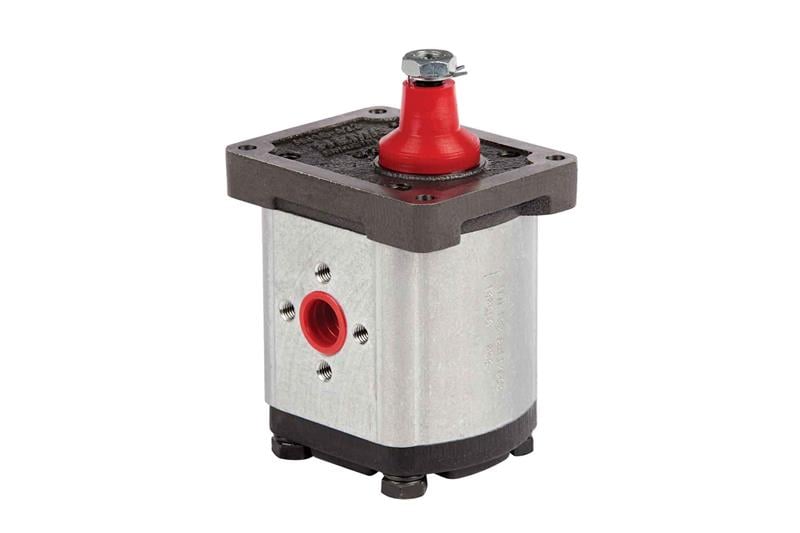

3p1-4150 ( Scbp ) 3p1 Dişli Pompa (3P1-4150 (SCBP))

Hema 3P1-4150 (SCBP), Hema 3P1 serisinin 47 cm³/dev iletim hacimli harici dişli tip hidrolik pompasıdır. Mil tarafından bakıldığında sağa (saat yönünde) döner.

Teknik özellikler

Değerler Hema 3P1 kataloğundan alınmıştır; debi ve basınç ISO VG68 yağ ile 50 °C'de ölçülmüştür.

Hema 3P1 pompa ne işe yarar?

İş makineleri, damper ve vinç sistemleri ile endüstriyel hidrolik ünitelerde yüksek debi gereken devrelerde kullanılır. Büyük iletim hacmi sayesinde hidrolik silindirleri ve motorları hızlı besler.

Sık sorulan sorular

Sağ mı sol mu dönüşlü?

Ürün kodundaki C harfi Hema kodlamasında sağ (saat yönü) dönüşü ifade eder; yön, pompaya mil tarafından bakılarak belirlenir. Gövde üzerindeki ok işareti dönüş yönünü gösterir.

Emiş hattı nasıl olmalı?

Katalog, emiş hattındaki yağ hızının en fazla 2 m/s olmasını ve pompa girişinde ölçülen vakumun sürekli çalışmada 0,25 bar'ı (200 mm Hg) geçmemesini ister. Emiş hortumu kısa ve geniş kesitli seçilmeli, keskin dönüşlerden kaçınılmalıdır.

Kaplin seçimi nasıl yapılır?

Pompa miline eksenel ve radyal yük gelmemelidir; bu nedenle eksenel ve radyal yönde en az 0,25 mm boşluğa izin veren, tercihen üç parçalı elastik kaplinle doğrudan tahrik önerilir. Kama ve kaplin mile elle takılmalı, kesinlikle çekiç kullanılmamalıdır.

Hangi yağ kullanılır?

Katalog, depo hacminin pompanın bir dakikada bastığı yağın en az iki katı olmasını önerir; bu model için 1500 dev/dk'da en az 137 litre. Katalog değerleri ISO VG68 hidrolik yağ ve 50 °C için verilmiştir. Depoda yağın havasını atması ve soğuması için yeterli hacim bırakılmalıdır.

Kullanırken dikkat edilmesi gerekenler

• Emniyet valfini 248 bar'ın üzerine ayarlamayın.
• Motorun dönüş yönünün pompayla (sağ) aynı olduğunu ilk çalıştırmadan önce kontrol edin.
• Pompa miline yan yük bindirmeyin; kayış veya dişli tahrikte ön yataklı versiyon kullanın.
• Kaplini ve kamayı mile çekiçle vurarak takmayın.
• Sistem basınçlıyken bağlantıları sökmeyin.
