A102-039 PU, 39x32x5 mm ölçülü ALP piston nutringi ürünüdür; malzemesi 92 PU.
39 mm silindir çapı için piston nutringi olan A102-039 PU, pistonun iki tarafı arasındaki sızıntıyı önler. Dış sızdırmazlık dudağı daha kısa tasarlanmış tek parçalı nutringdir; yalnızca piston uygulamaları içindir. NBR ve PU olarak iki malzemede üretilir; PU seçeneği daha yüksek basınca çıkar. Silindir imalatı ve bakım-onarımında yaygın olarak kullanılır.

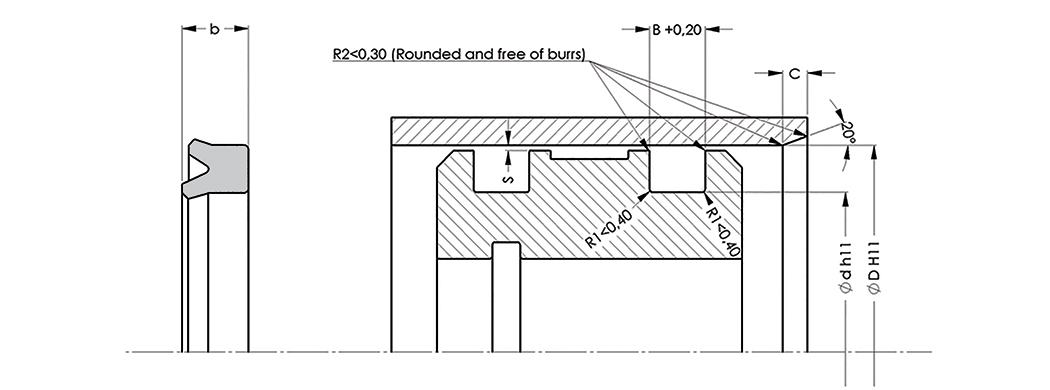

Tabloya göre silindir gömleği iç çapı ØD = 39 mm, piston kanal dibi çapı Ød = 32 mm, keçe yüksekliği b = 5 mm, kanal genişliği B = 6 mm, montaj pahı uzunluğu C = 3 mm. Mevcut bir silindirde keçe değiştirirken eski keçeyi değil, mil ve kanal ölçülerini ölçmek daha güvenilirdir.
A102-039 PU 92 PU malzemeden üretilir. 92 Shore A sertlik, keçenin basınç altındaki akma direncini etkiler. PU (poliüretan) aşınma ve yırtılmaya karşı çok dayanıklıdır; boşluğa akmaya (ekstrüzyona) direnci yüksektir ve yüksek basınca uygundur. Bu malzemeyle ürünün çalışma sıcaklığı -40/+100 °C.
Basınç altında keçe malzemesi metal parçalar arasındaki boşluğa sıkışabilir (ekstrüzyon); bu yüzden boşluk basınca göre sınırlanır. A102-039 PU için keçe et kalınlığı (ØD − Ød) / 2 = 3,5 mm’dir. İzin verilen en büyük boşluk: 150 bar: 0,30 · 250 bar: 0,20 · 400 bar: 0,15.
Piston üzerinde keçe ile birlikte yataklama ringleri bulunur; yataklama metal-metal teması önler ve keçeyi yan yüklerden korur. Aynı 39 mm silindir çapı için sitemizde A251-035/5, A251-035/1 yataklamaları bulunur.
