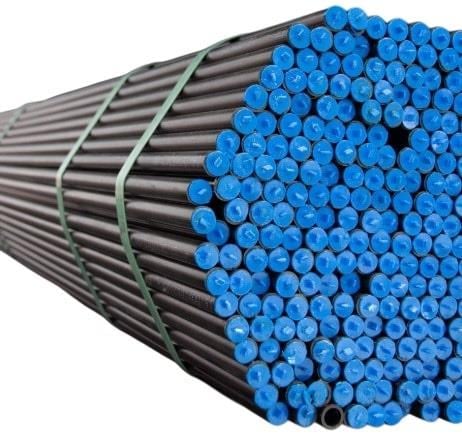

Benteler 38x4 fosfatlı hidrolik boru ile hidrolik ünite, valf ve silindir arasındaki sabit yağ hatları kurulur. Yüzeyi fosfat kaplıdır.
Teknik özellikler
| Ürün | Benteler hidrolik devre (hat) borusu, fosfatlı |
|---|
| Dış çap | 38 mm |
|---|
| Et kalınlığı | 4 mm |
|---|
| İç çap | 30 mm (hesaplanan) |
|---|
| İç kesit alanı | 706,9 mm² (hesaplanan) |
|---|
| Yaklaşık ağırlık | 3,354 kg/m (çelik, 7,85 g/cm³ ile hesaplanan) |
|---|
| 24° rakor serisi | S (ağır) serisi |
|---|
| Yüzey | Fosfat kaplama |
|---|
Dış çap ve et kalınlığı ürün ölçüsüdür; iç çap, kesit ve ağırlık bu ölçülerden hesaplanmıştır. Rakor serisi ISO 8434-1 (DIN 2353) 24° konik rakor ölçülerine göredir.
Nerelerde kullanılır?
38 mm dış çaplı bu boru, hortum yerine sabit, titreşimi az ve uzun ömürlü bir yağ hattı gereken yerlerde kullanılır. Fosfat kaplama, montaj öncesi depolamada ve yağlı ortamda yüzeyi korur.
Sık sorulan sorular
Bu borudan ne kadar yağ geçer?
İç kesit alanı 706,9 mm²'dir; bu kesitte yağ 1 m/s hızla akarken debi yaklaşık 42,4 lt/dk olur. Debi hızla doğru orantılıdır; boru çapı, hattın türüne göre izin verilen akış hızı ve basınç kaybı hesaplanarak seçilmelidir.
Hangi rakorla kullanılır?
38 mm dış çap, ISO 8434-1 (DIN 2353) 24° konik sıkma rakorlarının S (ağır) serisinde yer alır. L (hafif) serisi orta basınç, S (ağır) serisi yüksek basınç hatları içindir; rakorun basınç sınıfı rakor üreticisinin değerine göre seçilir.
Kaç bar basınca dayanır?
Borunun izin verilen çalışma basıncı yalnız ölçüye değil, çeliğin kalitesine, emniyet katsayısına ve sıcaklığa da bağlıdır. Benteler ölçüye göre basınç tablosu yayımlamıyor; hesaplama için malzeme sertifikası ya da üreticinin TubeEngineer aracı kullanılmalıdır.
Bükme sırasında nelere dikkat edilmeli?
Üretici, hidrolik hat borularının çok iyi bükülüp şekillendirilebildiğini belirtir. 38 mm borunun bükülmesinde uygun çaplı kalıbı olan boru bükme makinesi kullanılmalı, bükme bölgesinde ezilme ve et incelmesi kontrol edilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Çalışma basıncını boru malzemesinin sertifikasına göre hesaplayın; yalnız ölçüye bakarak basınç seçmeyin.
- Kesimden sonra çapakları mutlaka alın.
- Boruyu kelepçelerle titreşime karşı sabitleyin.
- Montaj öncesi boru içini temizleyip yağla yıkayın.
