3/8 R3/8''-19 Bsp Somunlu 45° Rakor (SB-1017-RS45)

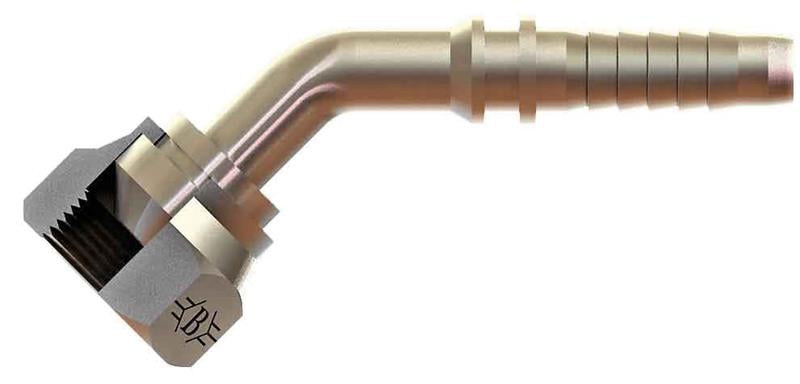

SB-1017-RS45, 3/8" (10 mm) hortum için 3/8" BSP bağlantılı OLC BSP somunlu 45° rakor ürünüdür.

BSP somunlu 45° rakor nerede kullanılır?

SB-1017-RS45, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 3/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 45° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

3/8" BSP dişi nasıl tanınır?

3/8" BSP, Whitworth profilli (55°) İngiliz boru dişidir; 3/8" boyutunda inç başına 19 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

3/8" BSP bağlantı tarafında BSP 60° konik yapısı kullanılır. BSP somunlu rakorlar 60° koniğe oturur; somun dönerken gövde sabit kaldığı için hortum burulmadan bağlanır.

45° açılı gövdenin avantajı nedir?

45° gövde, hattın yumuşak bir açıyla yön değiştirmesi gereken yerlerde kullanılır. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-1017-RS45 ölçüleri nelerdir?

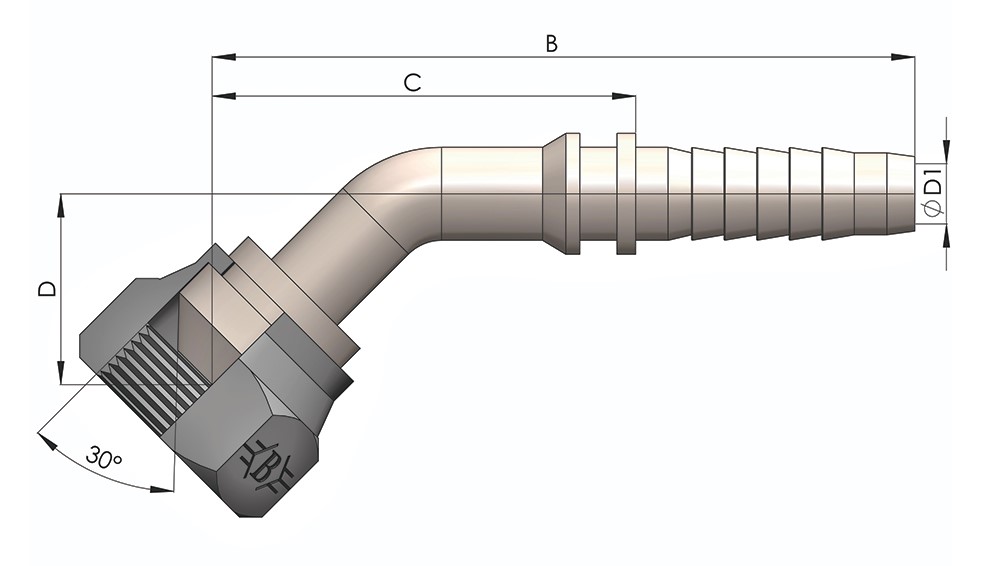

Tabloya göre Somun / Diş Ölçüsü R3/8-19, B 78, C 48, D 21, ØD1 7, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (3/8" BSP) ve bağlantı standardını montajdan önce kontrol edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
