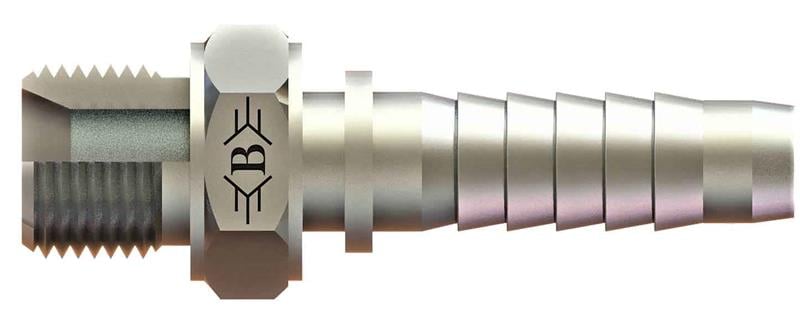

3/8 R3/8''-19 Bsp Pul Sıkmalı Erkek Rakor (SB-1017-RE)

OLC SB-1017-RE: 3/8" (10 mm) hortum için 3/8" BSP bağlantılı BSP pul sıkmalı erkek rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.

BSP pul sıkmalı erkek rakor nerede kullanılır?

SB-1017-RE, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 3/8" BSP bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/8" (10 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1017-RE için karşı parça nasıl seçilir?

Bu ürünün bağlantı dişi 3/8" BSP ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

3/8" hortum ne demek?

3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.

Hortum rakoru nasıl takılır?

SB-1017-RE, 3/8" (10 mm) hortuma aynı ölçüdeki soketle birlikte preslenir. Kesim sonrası hortum içi temizlenir, rakor ve soket yerleştirilip presleme yapılır. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

SB-1017-RE teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü R3/8-19, B 56,5, C 26,5, ØD 7, AA 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Hortumu rakor çıkışında keskin bükmeyin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
