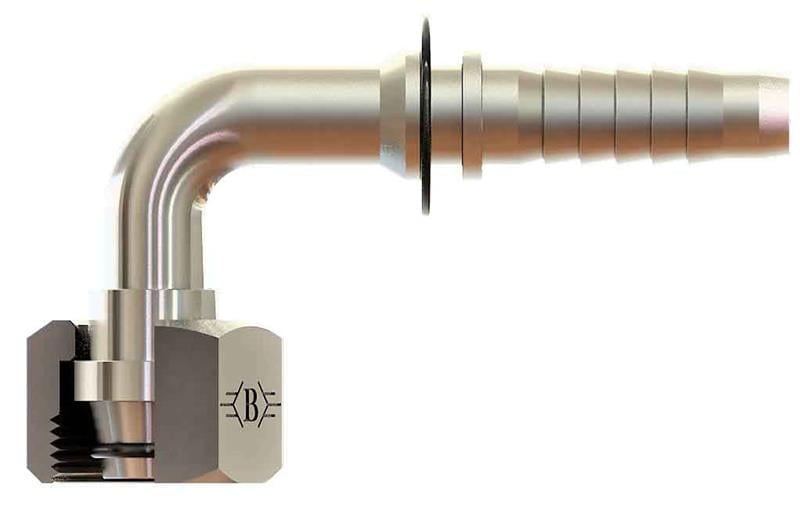

OLC SB-1016-MSO90-S: 3/8" (10 mm) hortum için M24x1,5 bağlantılı metrik somunlu 90° O-ringli rakor. Bağlantı ölçüleri aşağıdaki tabloda verilmiştir.
Metrik somunlu 90° O-ringli rakor nerede kullanılır?
SB-1016-MSO90-S, 3/8" (10 mm) hortumun ucuna preslenerek hortumu M24x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 90° açılı gövdesi, hortumun dar alanlarda keskin bükülmeden yön değiştirmesini sağlar. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
M24x1,5 dişi nasıl tanınır?
M24x1,5 ifadesindeki 24 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bağlantıda conta gerekir mi?
SB-1016-MSO90-S ürününün M24x1,5 tarafı O-ringli metrik 24° bağlantıdır. O-ringli tiplerde konik uç üzerindeki O-ring, metal temasa ek olarak elastik bir sızdırmazlık sağlar; titreşimli hatlarda sızıntı riskini azaltır. Metrik rakorlar DIN 2353 / ISO 8434-1 sistemine göre 24° koniklikle çalışır: boru tarafında yüksük, hortum tarafında somunlu rakorun konik ucu bu yuvaya oturur.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir. L seri genel tesisat, S seri daha zorlu ve yüksek basınçlı hatlar içindir; S serinin gövdesi ve dişi daha büyüktür. Somun, yüksük ve gövde aynı seriden seçilmelidir.
SB-1016-MSO90-S montajında nelere dikkat edilir?
3/8" (10 mm) hortum için SB-1016-MSO90-S ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.
Kullanırken dikkat edilmesi gerekenler
- Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Hortumu rakor çıkışında keskin bükmeyin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
