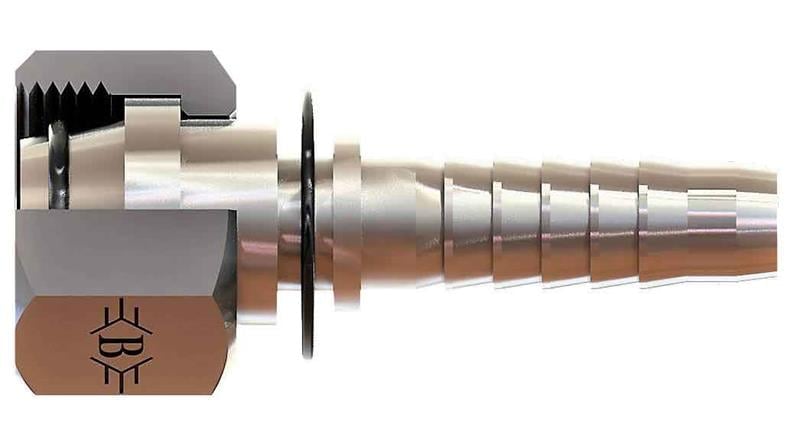

3/8" (10 mm) hortum için M20x1,5 bağlantılı SB-1012-MSOD-S kodlu metrik somunlu düz O-ringli rakor, OLC hidrolik rakor serisindendir. Metrik tarafı S (ağır) seridir.
Metrik somunlu düz O-ringli rakor ne için kullanılır?
SB-1012-MSOD-S, 3/8" (10 mm) hortumun ucuna preslenerek hortumu M20x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
M20x1,5 ne anlama gelir?
M20x1,5 ifadesindeki 20 dişin mm cinsinden dış çapını, 1,5 ise iki diş arası mesafeyi (hatve) gösterir. Metrik dişler mm, BSP ve UNF dişler ise inç ölçülüdür.
Bağlantıda conta gerekir mi?
SB-1012-MSOD-S ürününün M20x1,5 tarafı metrik 24° bağlantıdır. Metrik 24° bağlantılarda (DIN 2353 / ISO 8434-1) erkek gövdenin ağzında 24° koniklik bulunur. Boru, kesme halkası (yüksük) ve somunla bu koniğe sıkıldığında halka boruya gömülür; hem boruyu tutar hem sızdırmazlık sağlar. Konik yüzeydeki O-ring, somun sıkıldığında karşı yuvaya bastırılır ve metal-metal temasın üzerine ikinci bir sızdırmazlık hattı oluşturur.
SB-1012-MSOD-S hangi hortuma uyar?
3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum çapı, hattın debisine göre akış hızını makul tutacak şekilde seçilir; rakor da aynı nominal ölçüde olmalıdır.
SB-1012-MSOD-S teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M20X1,5, B 53,5, C 24,2, ØD 7, AA 24. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
