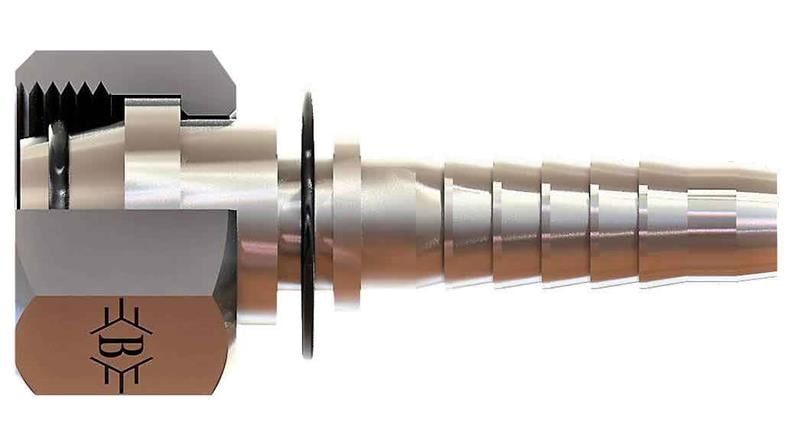

OLC SB-1010-MSOD-S: 3/8" (10 mm) hortum için M18x1,5 bağlantılı metrik somunlu düz O-ringli rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.
SB-1010-MSOD-S ne işe yarar?
SB-1010-MSOD-S, 3/8" (10 mm) hortumun ucuna preslenerek hortumu M18x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/8" (10 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.
Sık sorulan sorular
Bu rakorun bağlantı uçları nelerdir?
Bu ürünün bağlantı dişi M18x1,5 ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.
Bağlantıda conta gerekir mi?
M18x1,5 bağlantı tarafında metrik 24° yapısı kullanılır. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır. O-ringli tiplerde konik uç üzerindeki O-ring, metal temasa ek olarak elastik bir sızdırmazlık sağlar; titreşimli hatlarda sızıntı riskini azaltır.
S (ağır) seri ne anlama gelir?
Bu ürün S (ağır) seridir. Metrik 24° sistemde aynı boru çapı için hafif (L) ve ağır (S) seride farklı diş ölçüleri kullanılır; örneğin 6 mm boru L seride M12x1,5, S seride M14x1,5 dişlidir. Seriyi kod sonundaki harften (L / S / LL) anlayabilirsiniz.
Tablodaki harfler neyi gösterir?
Tabloya göre Somun / Diş Ölçüsü M18X1,5, B 53, C 23,7, ØD 7, AA 22. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Boruyu dik kesin ve çapaklarını alın; eğik kesim yüksüğün düzgün oturmasını engeller.
- Hortumu rakor çıkışında keskin bükmeyin.
- Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
