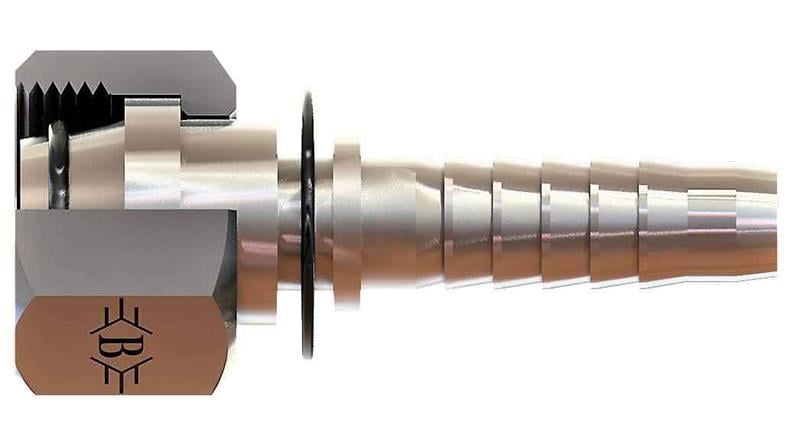

SB-1010-MSOD-L, 3/8" (10 mm) hortum için M16x1,5 bağlantılı OLC metrik somunlu düz O-ringli rakor ürünüdür. L (hafif) seridir.
SB-1010-MSOD-L ne işe yarar?
SB-1010-MSOD-L, 3/8" (10 mm) hortumun ucuna preslenerek hortumu M16x1,5 bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.
Sık sorulan sorular
M16x1,5 ne anlama gelir?
M16x1,5: M harfi metrik dişi, 16 nominal çapı (mm), 1,5 diş adımını (mm) belirtir. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.
SB-1010-MSOD-L sızdırmazlığı nasıl sağlanır?
SB-1010-MSOD-L ürününün M16x1,5 tarafı O-ringli metrik 24° bağlantıdır. O-ring sayesinde bağlantı, sökülüp takıldığında da sızdırmazlığını daha kolay korur. 24° konik yuvalı metrik bağlantıda sızdırmazlık, koniğe oturan kesme halkası veya hortum rakorunun konik ucu ile sağlanır. Bağlantı DIN 2353 / ISO 8434-1 esaslıdır.
SB-1010-MSOD-L montajında nelere dikkat edilir?
3/8" (10 mm) hortum için SB-1010-MSOD-L ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Presleme sonrası soket çapı ölçülerek doğru sıkıştırma kontrol edilmelidir.
SB-1010-MSOD-L teknik ölçüleri
Tabloya göre Somun / Diş Ölçüsü M16X1,5, B 52,5, C 23,2, ØD 7, AA 21. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.
Kullanırken dikkat edilmesi gerekenler
- Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
- Yüksük, somun ve gövdeyi aynı seriden seçin.
- Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
- Bağlantıyı basınç altındayken sökmeye çalışmayın.
