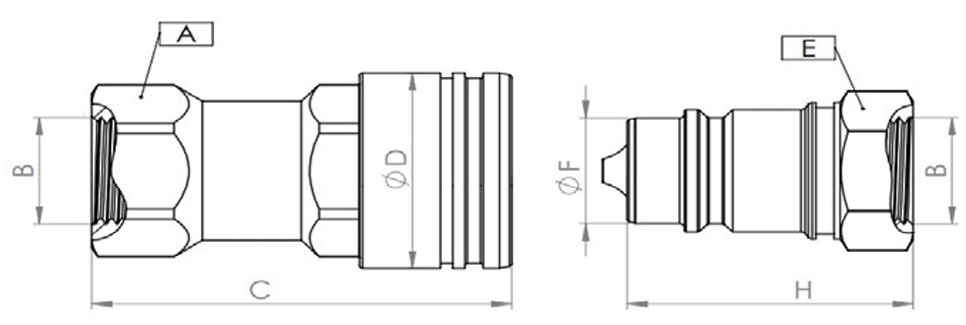

SQCA-10A-G38, 10 gövde, 3/8" BSPP bağlantılı dişi paslanmaz popetli hızlı kaplindir (ISO 7241-A). Ayrıkken iki yarıdaki popet valfler yay kuvvetiyle kapanır, bu sayede hortum söküldüğünde yağ dökülmez; bağlandığında popetler birbirini iterek açılır. Çalışma basıncı seri için 60–250 bar aralığındadır.
Korozif ortamlarda (deniz, offshore, yıkama alanları), kimya ve gıda tesislerinde, su bazlı veya kimyasal akışkanlı hatlarda ve sıcak devrelerde hortumları hızlı sökip takmak için kullanılır.
Bu ürün dişi (kaplin) taraftır ve ISO 7241-A ölçülerindedir. Aynı gövde ölçüsündeki erkek ISO 7241-A kaplinle eşleşir; Oleocon'da karşı parçası SQCA-10B-G38 ürünüdür. Çelik QCA serisiyle de ölçü olarak uyumludur; ancak korozif ortamda iki tarafın da paslanmaz olması gerekir.
Bağlantı dişi ISO 1179-1 standardında paralel BSPP (gaz) diştir. 3/8" BSPP rakor veya hortum ucu takılır; sızdırmazlığı rakorun alnındaki yapışkan conta (bonded seal) ya da O-ring sağlar. Paralel dişe teflon bant sarılmaz.
Erkek parça dişi kaplinin içine itilir; kilit bilyeleri yerine oturunca kovan kendiliğinden ileri gelir ve kaplin kilitlenir. Ayırmak için dişi kaplinin kovanı geri çekilir. Bağlamadan önce iki yüzeyi de temizleyin.
Artık basınç altında bağlama yapılamaz. Hatta basınç kaldıysa önce kumanda valfini birkaç kez oynatarak veya boşaltma ile basıncı düşürün; aksi halde kaplin bağlanmaz ya da contalar zarar görür.
En sık neden hatta kalan artık basınçtır; güneşte bekleyen ataşmanlarda yağ ısınınca bu basınç yükselir. Kir, ezilmiş alın yüzeyi, eğik tutarak bağlamaya çalışmak ve uyumsuz standarttaki karşı parça da bağlantıyı zorlaştırır. Karşı parçanın aynı standart ve gövde ölçüsünde olduğundan emin olun.
