3/8 9/16-18 Unf Somunlu Düz Rakor (SB-1014-WSD)

SB-1014-WSD, 3/8" (10 mm) hortum için 9/16-18 UNF bağlantılı OLC UNF somunlu düz rakor ürünüdür.

SB-1014-WSD ne işe yarar?

SB-1014-WSD, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 9/16-18 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

SB-1014-WSD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 9/16-18 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

9/16-18 UNF dişi nasıl tanınır?

9/16-18 UNF ifadesinde 9/16" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

Hortum rakoru nasıl takılır?

Bu rakor 3/8" (10 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

Tablodaki harfler neyi gösterir?

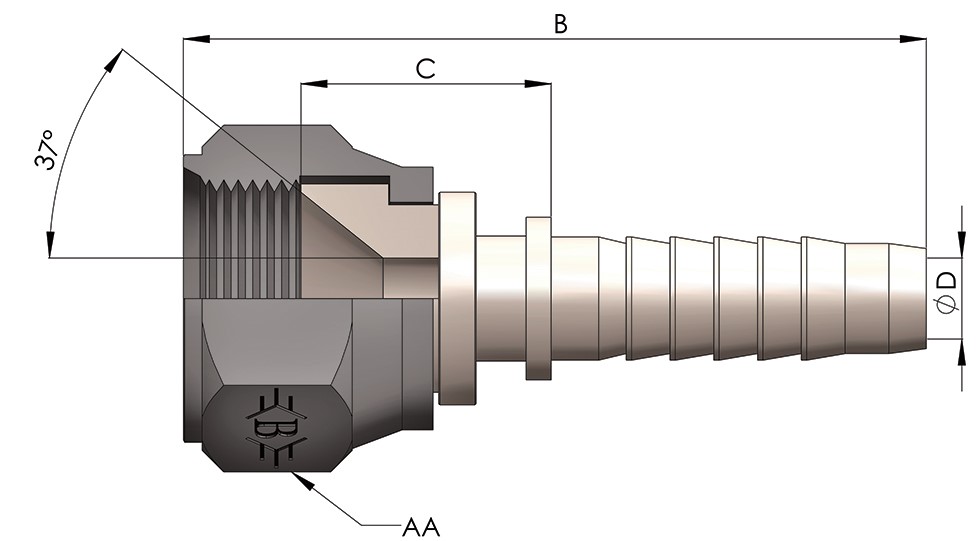

Tabloya göre Somun / Diş Ölçüsü 9/16-18, B 46,5, C 16,5, ØD 7, AA 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
