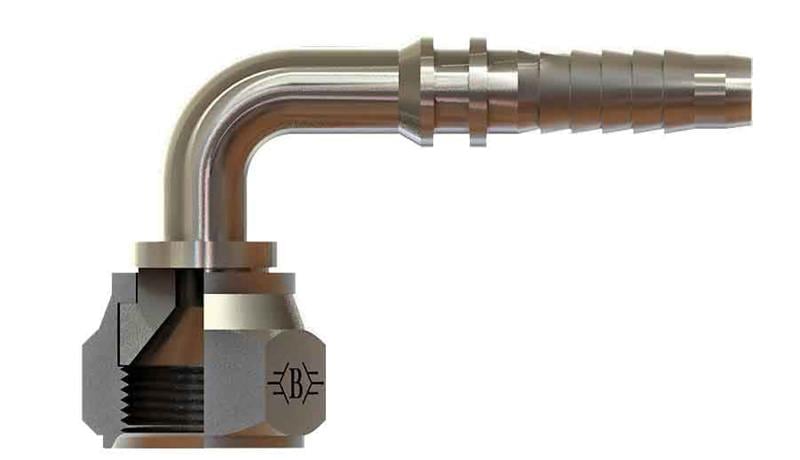

3/8 9/16-18 Unf Somunlu 90° Rakor (SB-1014-WS90)

OLC SB-1014-WS90: 3/8" (10 mm) hortum için 9/16-18 UNF bağlantılı UNF somunlu 90° rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

UNF somunlu 90° rakor nerede kullanılır?

SB-1014-WS90, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 9/16-18 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/8" (10 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

SB-1014-WS90 hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 9/16-18 UNF ölçüsündedir. Karşı parçanın hem diş ölçüsü hem de sızdırmazlık tipi (konik, blok, O-ring) aynı olmalıdır.

Diş ölçüsü nasıl okunur?

9/16" UNF dişte inç başına 18 diş vardır; bu yüzden tabloda 9/16-18 olarak yazılır. Diş ölçüsünü kumpasla dış çaptan, diş adımını ise diş tarağıyla kontrol edebilirsiniz.

Hortum ölçüsü nasıl seçilir?

3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 9/16-18, B 62, C 33, D 32, ØD1 7, AA 19. Montaj boşluğu hesabında B ve C boy ölçüleri kullanılır; harflerin yerleri teknik resimdedir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
