3/8 5/8-18 Unf Somunlu Düz Rakor (SB-1016-WSD)

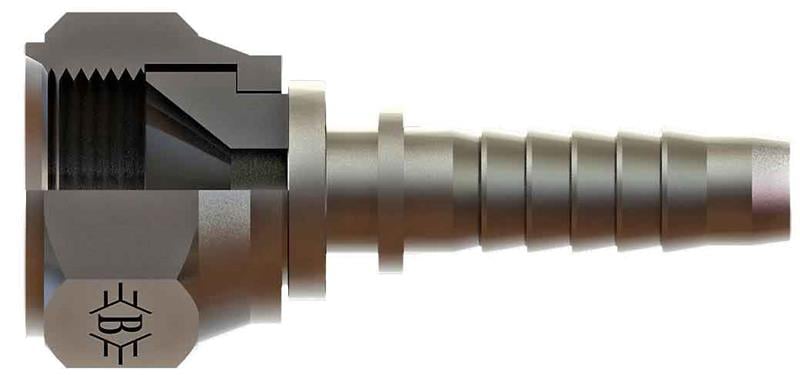

SB-1016-WSD, 3/8" (10 mm) hortum için 5/8-18 UNF bağlantılı OLC UNF somunlu düz rakor ürünüdür.

UNF somunlu düz rakor nerede kullanılır?

SB-1016-WSD, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 5/8-18 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

Bu bağlantı nasıl sızdırmazlık sağlar?

5/8-18 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF dişli 37° bağlantılar JIC (SAE J514 / ISO 8434-2) sistemidir; sızdırmazlık 37° havşalı konik yüzeylerin metal-metal temasıyla sağlanır.

SB-1016-WSD hangi hortuma uyar?

3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Hortum rakoru nasıl takılır?

3/8" (10 mm) hortum için SB-1016-WSD ile aynı nominal ölçüde soket kullanılır. Rakor kuyruğu hortum içine, soket hortumun dışına yerleştirilir; ardından hortum presinde sıkılır. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

SB-1016-WSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 5/8-18, B 47, C 17, ØD 7, AA 21. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• JIC bağlantıyı aşırı sıkmayın; konik yüzey ezilerek sızdırmaya başlar.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
