3/8 5/8-18 Unf Somunlu 45° Rakor (SB-1016-WS45)

SB-1016-WS45, 3/8" (10 mm) hortum için 5/8-18 UNF bağlantılı OLC UNF somunlu 45° rakor ürünüdür.

UNF somunlu 45° rakor ne için kullanılır?

SB-1016-WS45, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 5/8-18 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. 3/8" (10 mm) ölçülü hortumlardan pompa, valf, silindir ve motor bağlantılarına geçişte kullanılan bir hortum rakorudur. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

5/8-18 UNF dişi nasıl tanınır?

5/8-18 UNF ifadesinde 5/8" nominal diş çapını, 18 ise inç başına diş sayısını gösterir. İnç ölçülü dişlerde adım, inç başına diş sayısıyla ifade edilir.

SB-1016-WS45 sızdırmazlığı nasıl sağlanır?

Bu ürünün 5/8-18 UNF ucu JIC 37° (UNF) sistemine göre sızdırmazlık sağlar. JIC 37° bağlantıda erkek ucun 37° konik yüzeyi, somunlu tarafın havşasına oturur; contasız, metal-metal sızdırmazlık sağlar.

45° açılı gövdenin avantajı nedir?

45° rakor, düz rakorun sığmadığı ama 90°’nin fazla geldiği konumlar içindir. Doğru açı seçimi hortum boyunu kısaltır ve hattı daha düzenli yapar.

SB-1016-WS45 teknik ölçüleri

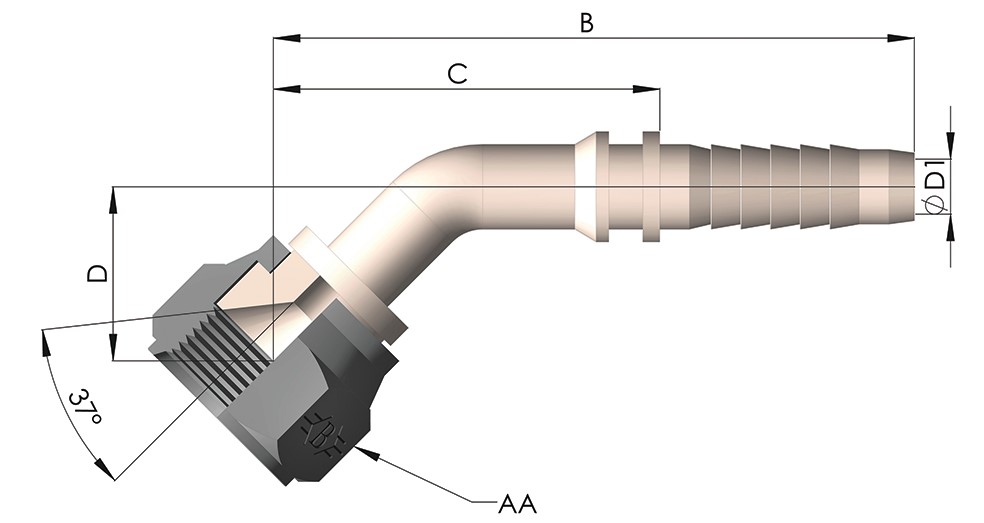

Tabloya göre Somun / Diş Ölçüsü 5/8-18, B 76, C 46, D 20, ØD1 7, AA 21. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (5/8-18 UNF) ve bağlantı standardını montajdan önce kontrol edin.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
