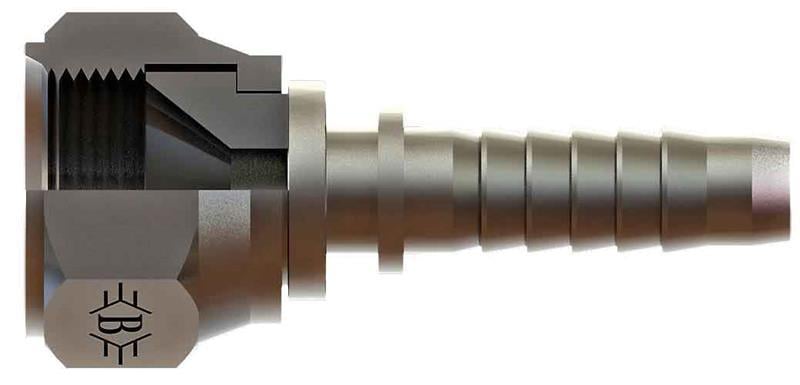

3/8 3/4-16 Unf Somunlu Düz Rakor (AKM-1019-WSD)

OLC AKM-1019-WSD: 3/8" (10 mm) hortum için 3/4-16 UNF bağlantılı UNF somunlu düz rakor. Ölçüleri ve teknik resmi aşağıdaki tabloda yer alır.

AKM-1019-WSD ne işe yarar?

AKM-1019-WSD, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 3/4-16 UNF bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. İş makineleri, tarım makineleri, presler ve hidrolik ünitelerde hortum montajının temel parçasıdır.

Sık sorulan sorular

AKM-1019-WSD hangi bağlantılara uyar?

Bu ürünün bağlantı dişi 3/4-16 UNF ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Bu bağlantı nasıl sızdırmazlık sağlar?

3/4-16 UNF bağlantı tarafında JIC 37° (UNF) yapısı kullanılır. UNF / JIC 37° sisteminde diş yalnızca sıkma kuvvetini taşır, sızdırmazlığı 37° konik oturma yüzeyleri yapar.

3/8" hortum ne demek?

3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Hortum iç çapı ile rakor kuyruk ölçüsü eşleşmelidir; hortumun basınç sınıfı da hattın basıncına uygun seçilmelidir.

AKM-1019-WSD teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 3/4-16, B 48,5, C 18,5, ØD 7, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• 37° JIC konik yüzeylerinde çizik veya ezik olmamasına dikkat edin.
• Hortumu rakor çıkışında keskin bükmeyin.
• Montaj öncesi parçaların iç yüzeylerini temizleyin; kir hidrolik sistemin en büyük düşmanıdır.
