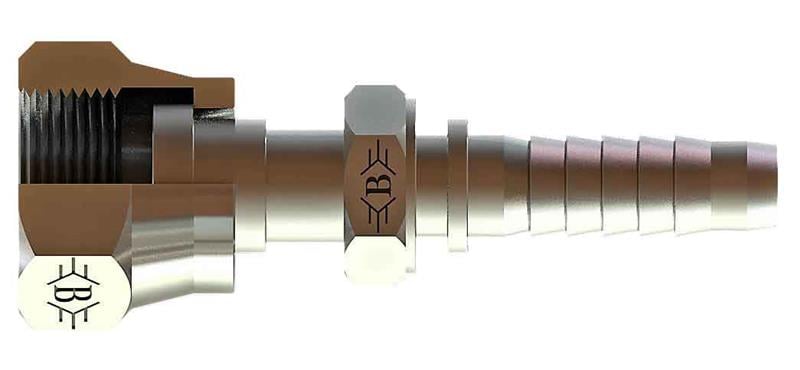

3/8 13/16-16 Orfs Somunlu Düz Rakor (SB-1021-OSD)

SB-1021-OSD, 3/8" (10 mm) hortum için 13/16-16 ORFS bağlantılı OLC ORFS somunlu düz rakor ürünüdür.

SB-1021-OSD ne işe yarar?

SB-1021-OSD, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 13/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Düz gövdeli olduğu için hortum hattı bağlantı ekseninde devam eder. Hortum yapım atölyelerinde soket ile birlikte hortuma preslenerek kullanılır.

Sık sorulan sorular

13/16-16 ORFS ne anlama gelir?

13/16-16 ORFS, inç ölçülü ince adımlı Amerikan dişidir; 13/16" çapta inç başına 16 diş bulunur. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1021-OSD hangi hortuma uyar?

3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

Rakor hortuma nasıl preslenir?

Bu rakor 3/8" (10 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Pres çapı hortum ve soket tipine göre ayarlanmalıdır; yetersiz pres kaçağa, aşırı pres hortum hasarına yol açar.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 13/16-16, B 64, C 34, ØD 7, AA 24. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Farklı standartlardaki (BSP, metrik, UNF, NPT) parçaları benzer göründükleri için karıştırmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Rakor, soket ve hortumun aynı nominal ölçüde olduğunu kontrol edin.
• Bağlantıyı basınç altındayken sökmeye çalışmayın.
