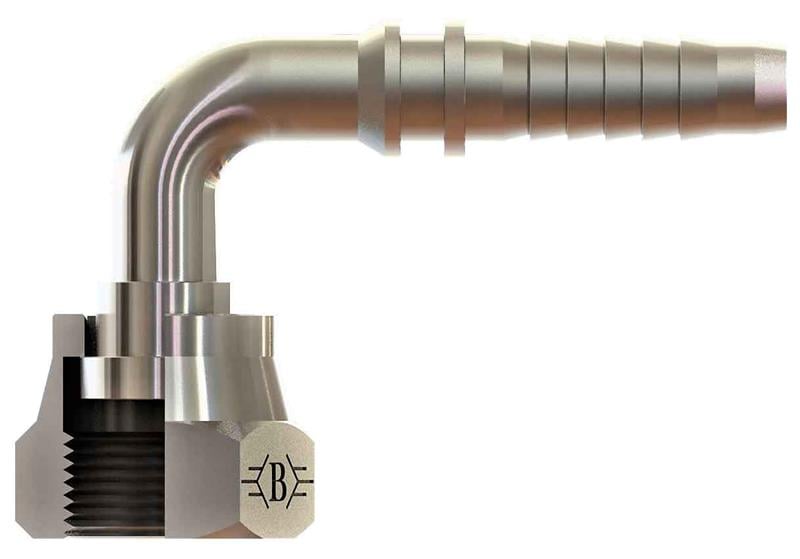

3/8 13/16-16 Orfs Somunlu 90° Rakor (SB-1021-OS90)

3/8" (10 mm) hortum için 13/16-16 ORFS bağlantılı SB-1021-OS90 kodlu ORFS somunlu 90° rakor, OLC hidrolik rakor serisindendir.

SB-1021-OS90 ne işe yarar?

SB-1021-OS90, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 13/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; döner somunu sayesinde hortum burulmadan karşı parçaya bağlanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

Bu rakorun bağlantı uçları nelerdir?

Bu ürünün bağlantı dişi 13/16-16 ORFS ölçüsündedir. Diş ölçüsü tutsa bile sızdırmazlık yüzeyi farklı olan bağlantılar birbirine takılmamalıdır.

Diş ölçüsü nasıl okunur?

13/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 13/16-16 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

Bağlantıda conta gerekir mi?

13/16-16 ORFS bağlantı tarafında ORFS yapısı kullanılır. ORFS uçta düz alın + O-ring yapısı vardır; O-ring kanalının temiz ve O-ringin hasarsız olması sızdırmazlık için belirleyicidir.

SB-1021-OS90 teknik ölçüleri

Tabloya göre Somun / Diş Ölçüsü 13/16-16, B 65, C 35, D 35, ØD 7, AA 24. A1/A2 ve AA değerleri anahtar ağzı ölçüleridir; diğer harfler teknik resimde gösterilir.

Kullanırken dikkat edilmesi gerekenler

• Karşı parçanın diş ölçüsünü (13/16-16 ORFS) ve bağlantı standardını montajdan önce kontrol edin.
• ORFS uçtaki O-ringin yerinde ve hasarsız olduğundan emin olun.
• Hortumu rakor çıkışında keskin bükmeyin.
• Sökülen rakor uçlarını kir girmemesi için tapa veya kapakla kapatın.
