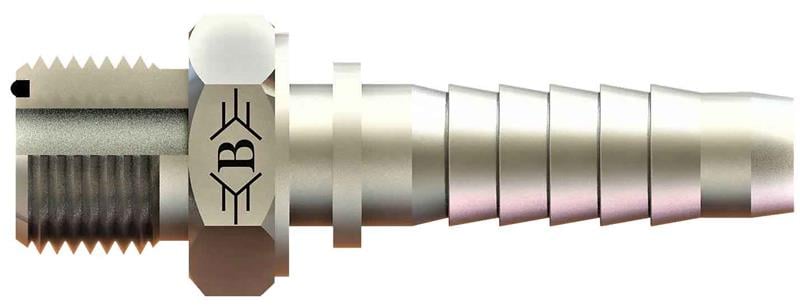

3/8 13/16-16 Orfs Erkek Rakor (SB-1021-OE)

SB-1021-OE, 3/8" (10 mm) hortum için 13/16-16 ORFS bağlantılı OLC ORFS erkek rakor ürünüdür.

SB-1021-OE ne işe yarar?

SB-1021-OE, 3/8" (10 mm) hortumun ucuna preslenerek hortumu 13/16-16 ORFS bağlantılı bir porta, valfe veya adaptöre bağlamak için kullanılır. Hidrolik hortum hatlarının uç bağlantı elemanıdır; erkek dişli ucu karşı parçanın dişi bağlantısına vidalanır. Mobil hidrolik ve sabit tesis hortum hatlarında yaygın olarak kullanılır.

Sık sorulan sorular

Diş ölçüsü nasıl okunur?

13/16" UNF dişte inç başına 16 diş vardır; bu yüzden tabloda 13/16-16 olarak yazılır. Benzer çaptaki farklı standartlar karışabildiği için diş adımı mutlaka ölçülmelidir.

SB-1021-OE hangi hortuma uyar?

3/8" (10 mm) ölçüsü hortumun nominal iç çapını gösterir. Rakor, soket ve hortum aynı nominal ölçüde ve birbiriyle uyumlu olmalıdır; farklı ölçüler pres sonrası kaçağa yol açar.

SB-1021-OE montajında nelere dikkat edilir?

Bu rakor 3/8" (10 mm) ölçülü hortum içindir. Hortum ölçüsünde kesilir, uygun soket hortuma geçirilir ve rakor kuyruğu hortumun içine tam oturana kadar itilir. Montajdan sonra hortum içi temizlenmeli ve kapaklanarak saklanmalıdır.

Tablodaki harfler neyi gösterir?

Tabloya göre Somun / Diş Ölçüsü 13/16-16, B 60, C 30, ØD 7, AA 22. Harflerin parça üzerindeki karşılıkları tablodaki teknik resimde gösterilir; boyutlar mm cinsindendir.

Kullanırken dikkat edilmesi gerekenler

• Diş ölçüsünü kumpas ve diş tarağıyla doğrulamadan bağlantı yapmayın.
• Söküp takmalarda ORFS O-ringini yenileyin.
• Presli hortumu kullanmadan önce basınç testinden geçirin.
• Sızıntı görülürse bağlantıyı aşırı sıkmak yerine sızdırmazlık yüzeylerini kontrol edin.
