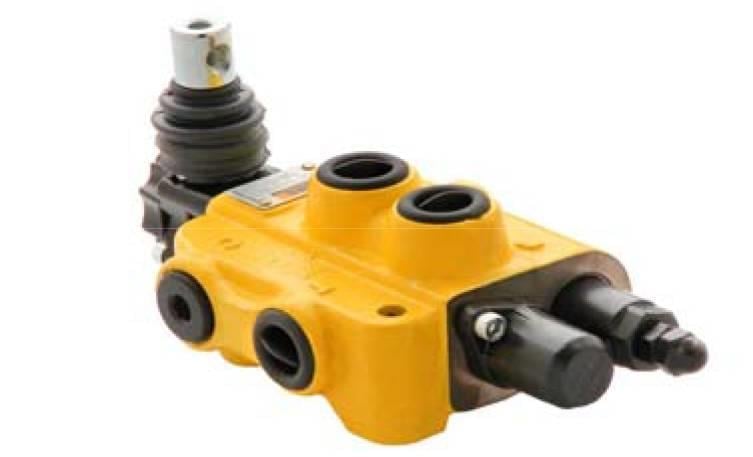

GMS 45L GM08/3, 45 lt/dk nominal debiye uygun, 3 kollu GMS monoblok kumanda valfidir. Pompa girişi G 3/8 (opsiyon G 1/2) dişlidir.
Teknik özellikler
| Seri | GMS 45L GM, monoblok kumanda valfi |
|---|
| Kol (dilim) sayısı | 3 |
|---|
| Nominal debi | 45 lt/dk · en fazla 65 lt/dk |
|---|
| Maks. çalışma basıncı | 315 bar |
|---|
| Maks. dönüş (T) basıncı | 20 bar |
|---|
| İç kaçak (A/B → T) | 3 cm³/dk (100 bar, 40 °C) |
|---|
| Bağlantı (BSP) | P G 3/8 (opsiyon G 1/2) · A-B G 3/8 (opsiyon G 1/2) · T G 3/8 (opsiyon G 1/2) · C P ile aynı |
|---|
| Pilot portları | Pnömatik G 1/8 · hidrolik G 1/4 |
|---|
| Yağ sıcaklığı | NBR keçe −20 / +80 °C · Viton (FPM) −20 / +100 °C |
|---|
| Viskozite | 15 – 75 cSt çalışma aralığı (en az 12, en çok 400 cSt) |
|---|
| Yağ temizliği | En fazla 19/16 (ISO 4406) |
|---|
Değerler GMS Hidrolik'in (Gürmaksan) 45L GM ürün sayfasından alınmıştır; 40 °C'de 46 cSt mineral yağ ile ölçülmüştür.
45L GM ne işe yarar?
GMS 45L GM; odun kırma makineleri, traktörler, tarım ekipmanları, küçük balıkçı tekneleri, toprak işleme (hafriyat) makineleri, kaldırma ekipmanları, sepetli platformlar ve bom vinçler gibi uygulamalarda hidrolik silindir ve motorları kumanda eder. 3 kollu yapısı, 3 ayrı fonksiyonu tek noktadan yönetmek için uygundur.
Sık sorulan sorular
Bağlantı ölçüleri nedir?
Standart bağlantılar BSP (ISO 228/1) dişlidir: P G 3/8 (opsiyon G 1/2) · A-B G 3/8 (opsiyon G 1/2) · T G 3/8 (opsiyon G 1/2) · C P ile aynı. Üretici UN-UNF (SAE) ve metrik dişli seçenekler de sunar.
Hangi yağ kullanılmalı?
Mineral bazlı hidrolik yağ kullanılır. Çalışma viskozitesi 15 – 75 cSt olmalıdır; kısa süreli olarak 12 cSt'ye kadar inebilir, soğuk ilk çalıştırmada 400 cSt'yi geçmemelidir.
Uzaktan kumanda edilebilir mi?
Seride pnömatik ve hidrolik kumandalı versiyonlar için pilot portları bulunur: pnömatik G 1/8, hidrolik G 1/4. Bu sayede valf, kabin içinden ya da uzaktaki bir joystick ile kumanda edilebilir.
Katalog değerleri neye göre verilir?
Üretici değerleri, 40 °C sıcaklıkta 46 cSt viskoziteli mineral yağ ile ölçer. Yağ daha soğuk ya da daha koyu olduğunda basınç kayıpları artar.
Kullanırken dikkat edilmesi gerekenler
- Sistem basıncını 315 bar sınırının üzerine çıkarmayın.
- Rakorları aşırı sıkmayın.
- Yağ temizliğini 19/16 (ISO 4406) seviyesinde tutun.
- NBR keçeli valfte yağ sıcaklığının +80 °C'yi geçmesine izin vermeyin.
